🔹 معرفی کلی

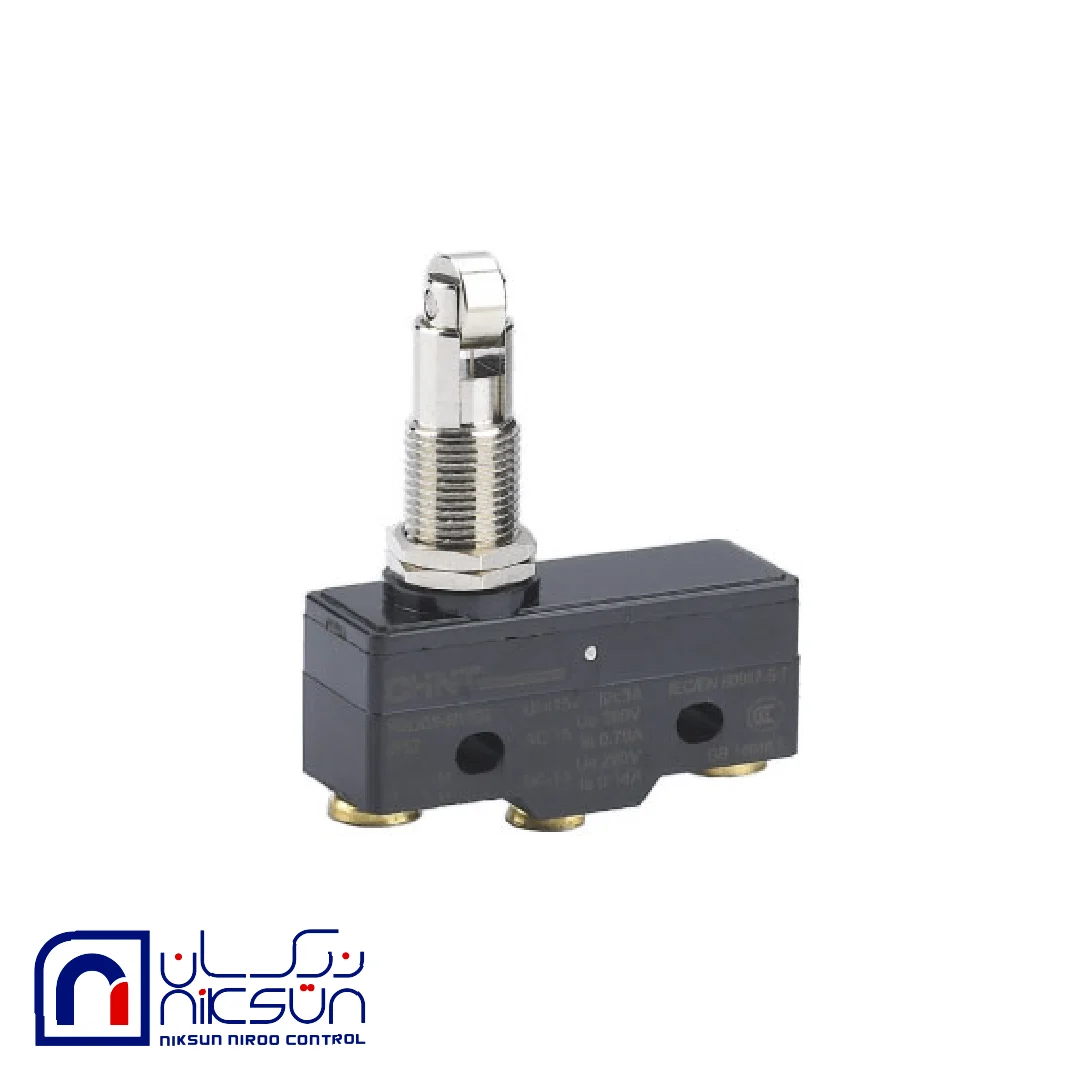

YBLXW-6/11HL یکی از مدلهای میکرو سوئیچ (micro switch) از سری YBLXW-6 شرکت CHINT است. این سوئیچها در دسته کلیدهای صنعتی کوچک با پاسخ سریع قرار دارند و برای قطع و وصل کردن سیگنالهای کنترل در ماشینآلات و سیستمهای اتوماسیون کاربرد دارند.
🔹 کاربردها
این مدل میکرو سوئیچ معمولاً در جاهای زیر استفاده میشود:
✔ کنترل مسیر حرکت (travel control)
✔ محافظت از فواصل و محدود کردن حرکت قطعات
✔ کنترل موقعیت و اینترلاک در ماشینآلات صنعتی
✔ مدارهای فرمان و کنترل الکتریکی
✔ مناسب برای موقعیتیابی و کنترل حرکت در خطوط تولید و سیستمهای مکانیکی سبک
🔹 مشخصات فنی اصلی
⚡ مشخصات الکتریکی
-
سری: YBLXW-6
-
ولتاژ نامی: تا 380 VAC و 220 VDC
-
جریان نامی: حدود 0.79 A در AC-15 و 0.14 A در DC-13
-
نوع خروجی: SPDT (یک کنتاکت Normally Open و یک Normally Closed)
-
استانداردها: GB/T 14048.5، IEC 60947-5-1
این مشخصات برای کل سری YBLXW-6 صادق است و YBLXW-6/11HL نیز از همین مشخصات پایه بهره میبرد.
🔘 طراحی عملگر و مکانیک
✔ نوع عملگر: Roller Plunger (اهرم با قرقره فشاری)
✔ جهت عمل: افقی (horizontal)
✔ نیروی لازم برای عمل کردن: تقریباً 8N
✔ حرکت لازم برای فعالسازی: حدود 3.5 mm
✔ حرکت بیشازحد (overtravel): ≥ 1.2 mm
✔ اتصال: ترمینالهای پیچی (screw terminals)
✔ روش نصب: نصب سطحی یا از طریق سوراخ (through-hole)
✔ پیکربندی خروجی: SPDT (عمومی در میکرو سوئیچها)
این نوع عملگر (roller plunger) برای مواردی که تماس مستقیم و روان با قطعه متحرک نیاز است بسیار مناسب است و به دلیل قرقره در انتها، تماس با قسمت متحرک نرمتر و با استهلاک کمتر انجام میشود.
🌡 شرایط محیطی و دوام
✔ دمای کاری: حدود -5 تا +40 °C
✔ رطوبت: تا 85 ٪ (در 20 °C)
✔ رده حفاظت: IP52 (مقاومت در برابر گرد و غبار کم و پاشش آب)
✔ تعداد چرخههای مکانیکی: حدود 600,000 (60×10⁴)
✔ تعداد چرخههای الکتریکی: حدود 300,000 (30×10⁴)
✔ فرکانس عملکرد: تا 40 بار در دقیقه
✔ وزن تقریبی: حدود 100 g
این ویژگیها نشاندهنده دوام مناسب و عملکرد قابلاعتماد در کاربردهای صنعتی معمول هستند.
🔹 جمعبندی
YBLXW-6/11HL یک میکرو سوئیچ صنعتی کوچک و قابل اعتماد از سری YBLXW-6 شرکت CHINT است که برای کنترل موقعیت، محدود کردن حرکت، و مدارهای فرمان و کنترل در ماشینآلات و تجهیزات کاربرد دارد.
ویژگیهای اصلی آن شامل:
✔ نوع عملگر Roller Plunger
✔ خروجی SPDT
✔ ولتاژ و جریان نامی مناسب برای مدارهای کنترل
✔ شمار چرخه عمر بالا و استانداردهای صنعتی معتبر
✔ محیط عملیاتی استاندارد صنعتی (دمای محیط، رطوبت، IP52)
