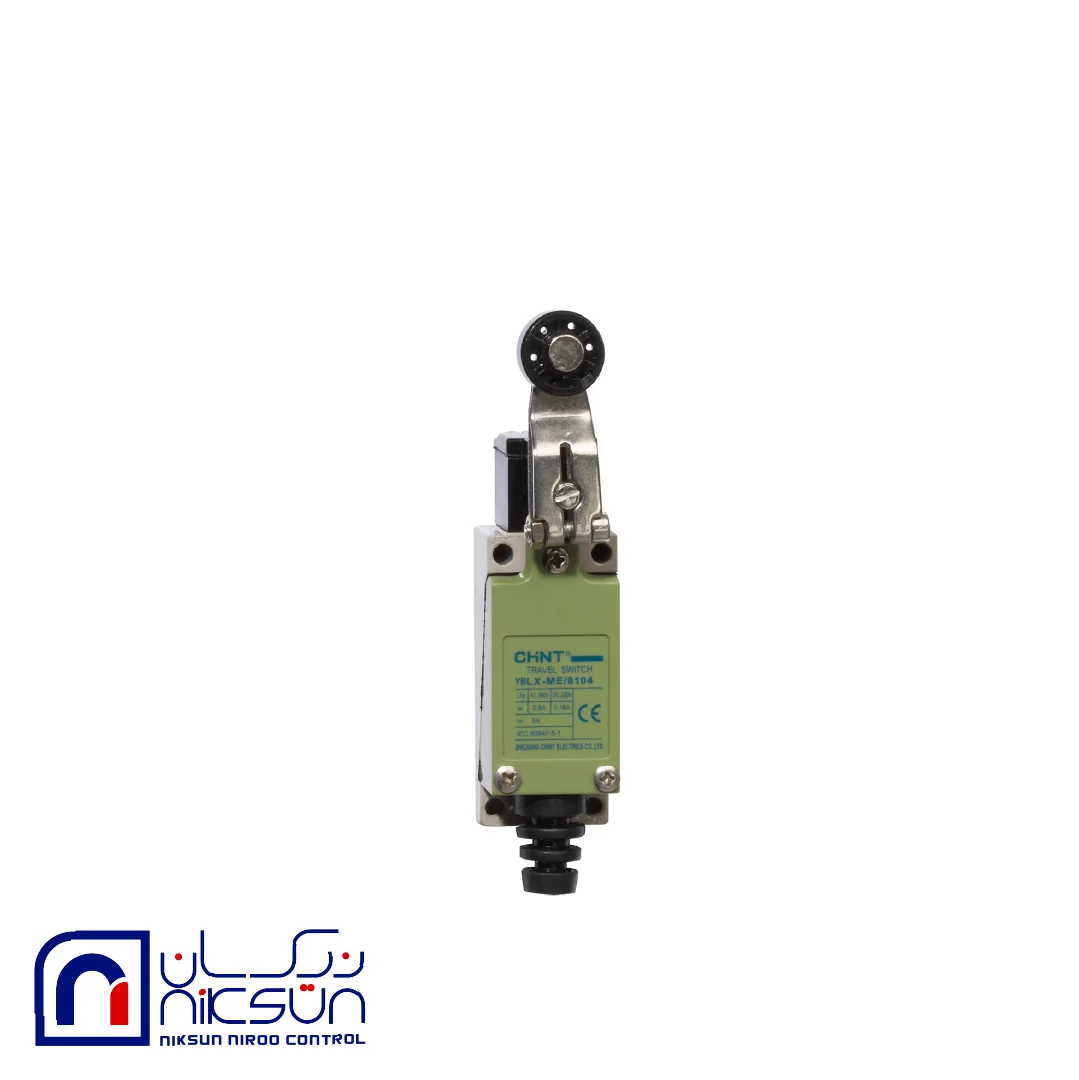

لیمیت سوئیچ CHINT YBLX-ME/8104 یک سویچ محدودکننده (Travel/Limit Switch) از سری YBLX-ME برند CHINT است که برای کنترل حرکت، تشخیص موقعیت و قطع/وصل مدار در ماشینآلات و سیستمهای اتوماسیون صنعتی طراحی شده است.
🔧 خصوصیات مدل YBLX-ME/8104
⚙️ نوع عملگر
🔹 اهرم چرخان با غلتک (Roller Rotating Arm)
این اهرم با یک چرخ غلتکی در انتها طراحی شده تا هنگام تماس با قطعه متحرک، عملکرد روان و دقیقتری ارائه دهد.
🔌 مشخصات الکتریکی و عملکردی
🔹 نوع کنتاکت:
• 1 NO (Normally Open)
• 1 NC (Normally Closed)
(پیکربندی DPST برای انعطاف در مدار کنترل)
🔹 ولتاژ کاری نامی:
• AC-15 تا 380 V
• DC-13 تا 220 V
🔹 جریان کنترل نامی:
• حدود 0.8 A (بار مقاومتی) در AC
• حدود 0.16 A در DC
🔹 لرزش و عمر مفید:
• عمر الکتریکی ≥ 500,000 سیکل (تقریباً)
• عمر مکانیکی احتمالاً بالای 1 میلیون سیکل (در عمل)
🔹 نرخ عملکرد:
• میتواند تا حدود 120 بار در دقیقه کار کند (در حالت مکانیکی)
🌡️ شرایط محیطی و حفاظتی
🔹 درجه حفاظت:
• معمولاً IP52 — محافظت در برابر گردوغبار محدود و پاشش قطرات آب از بالا/جانبی
🔹 دمای کاری: حدود -15 °C تا +60 °C (بسته به منبع)
🔹 نصب و اتصال:
• ترمینالهای پیچخور برای سیمکشی ساده
• نصب سطحی (Surface Mount)
📐 مشخصات مکانیکی
🔹 نیروی عملکرد (Operating Force): حدود 12 N
🔹 حرکت فعالسازی:
• زاویه حرکتی حدود 35° Pretravel
• حداقل حرکت اضافی پس از فعالسازی ~ 70°
• کل حرکت ~ 105°
🔹 ابعاد بدنه: بدنه کوچک، مناسب نصب در فضاهای محدود (با ابعاد متداول ~28 mm عرض × ~64 mm ارتفاع × عمق کم)
🛠️ کاربردهای رایج
لیمیت سوئیچ YBLX-ME/8104 بهطور گسترده در موارد زیر استفاده میشود:
✔ تشخیص پایان مسیر حرکت مکانیکی
✔ ارسال سیگنال به PLC یا رلهها برای توقف یا تغییر حرکت
✔ کنترل ایمنی و مکانیکی در خطوط تولید
✔ کاربرد در نوار نقالهها، ماشینهای CNC، اتوماسیون صنعتی و رباتها
📌 خلاصه مزایا
✅ طراحی ساده و استاندارد برای صنعت
✅ اهرم چرخان با غلتک باعث حساسیت و دقت مناسب در تماس
✅ حفاظت قابل قبول برای محیطهای صنعتی (IP52)
✅ مناسب برای مدارهای کنترل تا 380 V AC / 220 V DC
