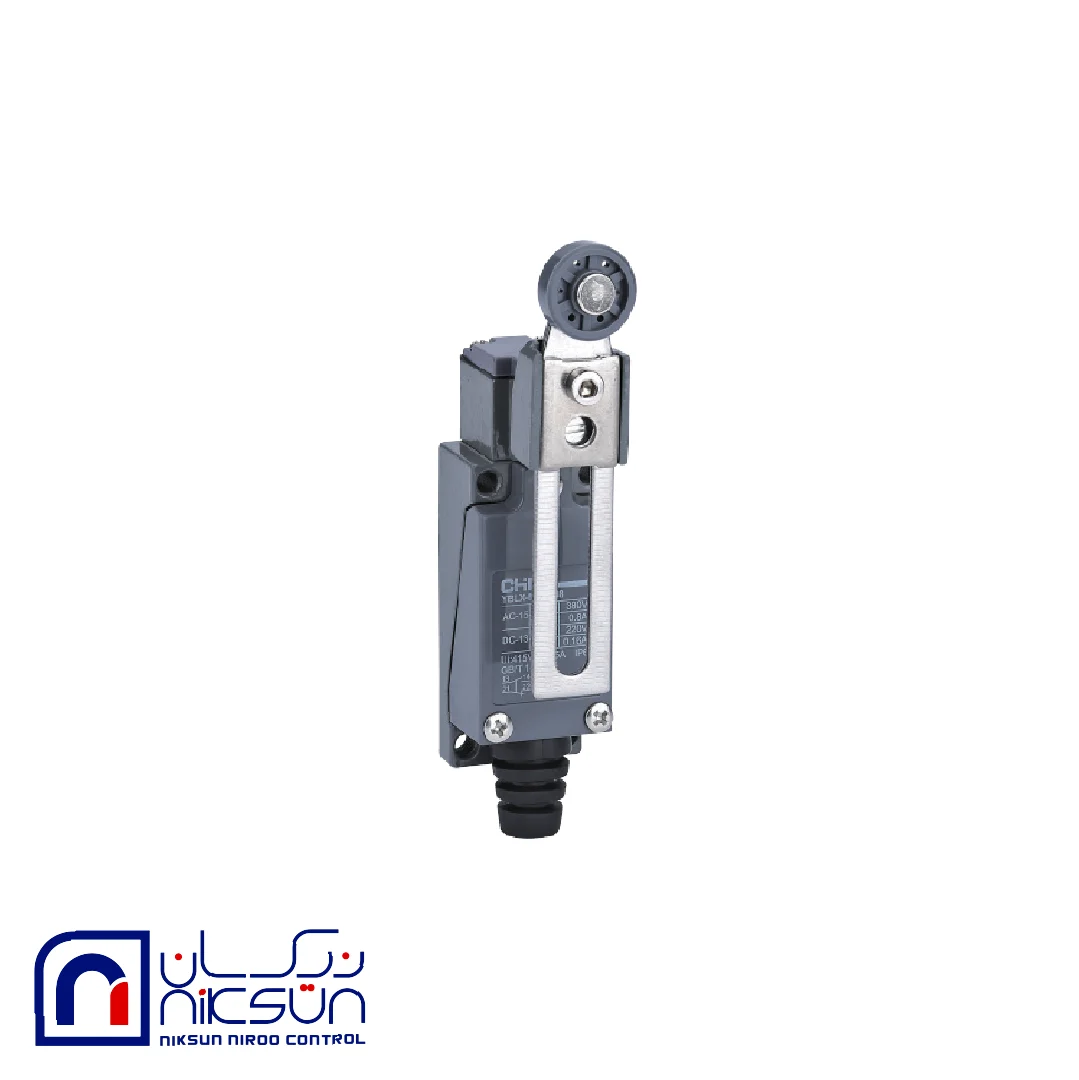

لیمیت سوئیچ CHINT YBLX-ME/8108 یک سوییچ محدودکننده (Travel/Limit Switch) از سری YBLX-ME برند CHINT است که برای کنترل حرکت و تشخیص موقعیت در ماشینآلات و سیستمهای صنعتی طراحی شده است.
📌 عملکرد و کاربرد
لیمیت سوئیچ YBLX-ME/8108 وقتی در مسیر حرکت یک قطعه متحرک قرار میگیرد، با تماس قطعه محرک با اهرم تغییر وضعیت داخلی سوئیچ باعث قطع یا وصل مدار میشود. از این عملکرد در موارد زیر استفاده میشود:
-
تشخیص پایان مسیر حرکت
-
کنترل حرکت قطعات در ماشینآلات
-
ارسال سیگنال به PLC یا تابلو کنترل برای توقف یا تغییر حرکت
-
اتوماسیون خطوط تولید و فرآیندهای مکانیکی
-
سیستمهای ایمنی صنعتی و جلوگیری از خرابی تجهیزات
🧰 مشخصات فنی اصلی
📌 نوع عملگر: اهرم قابل تنظیم با چرخ غلتکی (Adjustable Roller Rotating Rod) — باعث میشود بتوان نقطه و جهت تماس را مطابق نیاز تنظیم کرد.
📌 پیکربندی کنتاکتها:
✔ یک تماس باز (NO)
✔ یک تماس بسته (NC)
→ هر دو همزمان (DPST) — برای انعطاف در اتصال به مدارهای مختلف کنترل.
📌 ولتاژ و جریان نامی:
✔ AC تا 380 V / 0.8 A
✔ DC تا 220 V / 0.16 A
→ مناسب برای بارهای فرمان و کنترل (نه بارهای قدرت سنگین).
📌 نیروی عملکرد: حدود 12 N (حداکثر) برای تحریک اهرم.
📌 زاویه و حرکت:
✔ دامنه حرکت کاری ~ 35°
✔ حداقل حرکت اضافی ~ 70°
✔ حرکت کلی ~ 105°
→ این موارد تعیینکننده نقطه دقیق سوییچ شدن هستند.
📌 فرکانس عملکرد:
✔ مکانیکی: تا ~120 عمل در دقیقه
✔ الکتریکی: تا ~30 عمل در دقیقه
→ مناسب برای تجهیزات صنعتی با تکرار متوسط.
📌 طول عمر:
✔ مکانیکی تا ~600,000 سیکل
✔ الکتریکی تا ~300,000 سیکل
→ عمر طولانی برای کاربردهای مداوم.
📌 مقاومت و کیفیت ساخت: دارای مقاومت در برابر ارتعاش، شوک و عایق مناسب مطابق استانداردهای IEC و GB.
📌 درجه حفاظت محیطی:
✔ IP65 (تا حدی محافظت در برابر گردوغبار و پاشش آب) در بعضی منابع
✔ برخی منابع انتشار دادهاند IP52 — در هر صورت مناسب برای محیطهای صنعتی معمولی.
📌 دمای کار: حدود -5 °C تا +40 °C (محدوده دمایی عملیاتی استاندارد).
📌 اتصال: ترمینالهای پیچخور برای سیمکشی آسان.
🧩 نکات نصب و انتخاب
✔ انتخاب اهرم مناسب: بهخاطر وجود اهرم غلتکی قابل تنظیم، میتوان سوییچ را دقیقاً در نقطهای قرار داد که با حرکت قطعه تماس برقرار شود.
✔ ولتاژ و جریان: برای مدار کنترل و فرمان مناسب است؛ اگر بخواهید با بارهای قدرتی قوی (مثل موتور) کار کنید، از رله واسط استفاده کنید.
✔ محیط نصب: درجه حفاظت مناسب برای محیطهای صنعتی معمولی است؛ اگر محیط خیلی گردوغبار یا مرطوبی دارید، ممکن است نیاز به محافظ اضافی باشد.
📍 کاربردهای رایج
🔹 خطوط نقاله و حملونقل صنعتی
🔹 ماشینهای اتوماسیون و CNC
🔹 کنترل موقعیت در رباتها و مکانیسمهای متحرک
🔹 سیستمهای ایمنی توقف حرکت قطعات
🔹 تجهیزات کنترلی و تابلوهای PLC
