YBLXW-5-Micro-gap Switch-Catalog
🔹 معرفی کلی

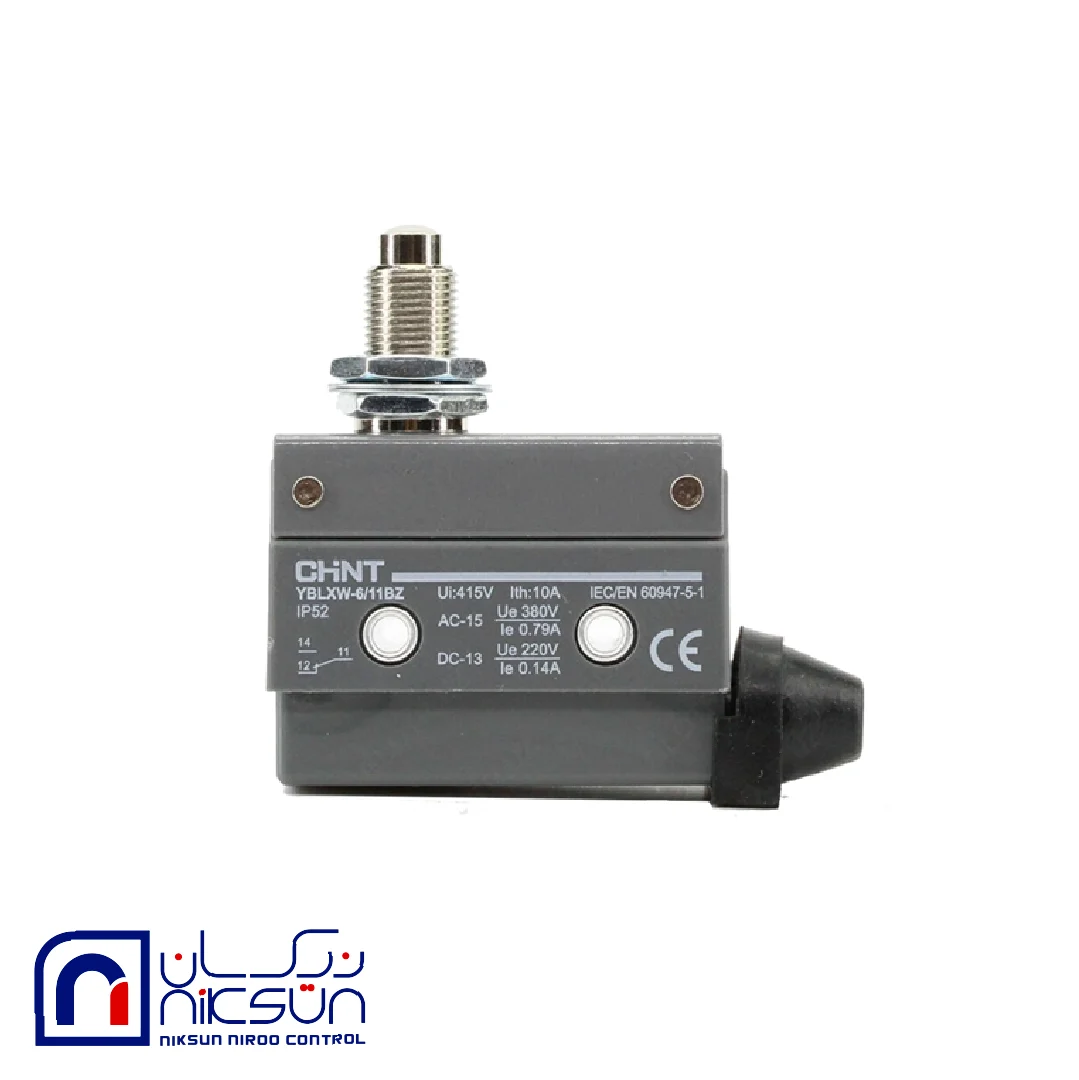

YBLXW-6/11BZ یک میکرو سوئیچ (Micro Switch) از سری YBLXW-6 شرکت CHINT است. این نوع سوئیچها برای قطع و وصل سریع سیگنال در مدارهای کنترل و مدارهای کمکی طراحی شدهاند و از دستهی میکروسوئیچهای صنعتی ریز با کیفیت مناسب برای کاربردهای محدود و تشخیص موقعیت هستند.
🔹 کاربردها
این مدل بهطور گسترده در موارد زیر کاربرد دارد:
✔ تشخیص موقعیت مکانیکی در ماشینآلات و تجهیزات صنعتی
✔ کنترل حرکت و محدود کردن مسیر در سیستمهای اتوماسیون
✔ محافظت و اینترلاک دستگاههای صنعتی
✔ بهطور کلی در مدارهای کنترل و فرمان برای تغییر وضعیت بر اساس حرکت مکانیکی استفاده میشود
🔹 مشخصات فنی اصلی
⚡ مشخصات الکتریکی
-
ولتاژ نامی: تا 380 V AC / 220 V DC
-
جریان نامی: حدود 0.79 A در AC-15 و 0.14 A در DC-13
(مشخصات کلی سری YBLXW-6)
🔘 نوع عملگر و خروجی
-
نوع عملگر: Pin plunger (پیشآمدگی فشاری مستقیم)
-
پیکربندی خروجی: SPDT (یک کنتاکت Normally Closed و یک کنتاکت Normally Open)
-
اتصالات: ترمینالهای پیچدار برای اتصال سیمهای مدار
این نوع عملگر برای فشار مستقیم و فشرده شدن توسط یک قطعهی متحرک مناسب است.
📐 مشخصات مکانیکی و نصب
-
لرزش/فرکانس عملکرد: مناسب برای شمارشهای مکانیکی معمول در سیستمهای کنترلی
-
روش نصب: نصب سطحی یا نصب با سوراخ برای پیچ کردن بدنه
-
رویه جابجایی (Travel): تقریباً 3.5 mm
-
فاصله بیشازحد (Overtravel): حداقل 1.2 mm
-
نیروی عملکرد: حدود 8 N (نیوتن)
همه این مقادیر نشان دهنده حساسیت مناسب و بازخورد سریع در پاسخ به حرکت مکانیکی هستند.
🌡 محیط کار
-
دمای کاری: از -5°C تا +40°C
-
رطوبت محیطی: تا 85٪ در 20°C
-
ارتفاع کاری: تا حدود 2000 m از سطح دریا
-
درجه حفاظت: IP52 (مقاومت در برابر گرد و غبار کم و پاشش آب)
این مقادیر مناسب استفاده در محیطهای صنعتی معمول هستند.
🔹 استانداردها
این میکرو سوئیچ مطابق با استانداردهای IEC 60947-5-1 و GB/T 14048.5 طراحی شده و دارای گواهی CCC (استاندارد اجباری چین) است که به معنای کیفیت و ایمنی در کاربردهای صنعتی میباشد.
🔹 عملکرد
YBLXW-6/11BZ با یک پین فشارنده کوچک عمل میکند؛ یعنی با اعمال نیرو از سوی المان متحرک (مثلاً یک شفت یا چرخ دنده) روی پین، کنتاکتها تغییر وضعیت میدهند و مدار را قطع یا وصل میکنند. این نوع عملگر برای کاربردهایی که نیاز به واکنش دقیق و تکرارشونده با حرکت مستقیم قطعه دارند، بسیار مناسب است.
✅ جمعبندی
YBLXW-6/11BZ یک میکرو سوئیچ کوچک، حساس و مطمئن از سری YBLXW-6 است که برای کنترل حرکت و تشخیص موقعیت در مدارهای کنترل صنعتی طراحی شده، دارای:
✔ خروجی SPDT
✔ عملگر Pin plunger
✔ نصب آسان
✔ استانداردهای بینالمللی
✔ مناسب برای شرایط صنعتی معمول
✔ مشخصات ولتاژ و جریان مناسب برای مدارهای کنترل
