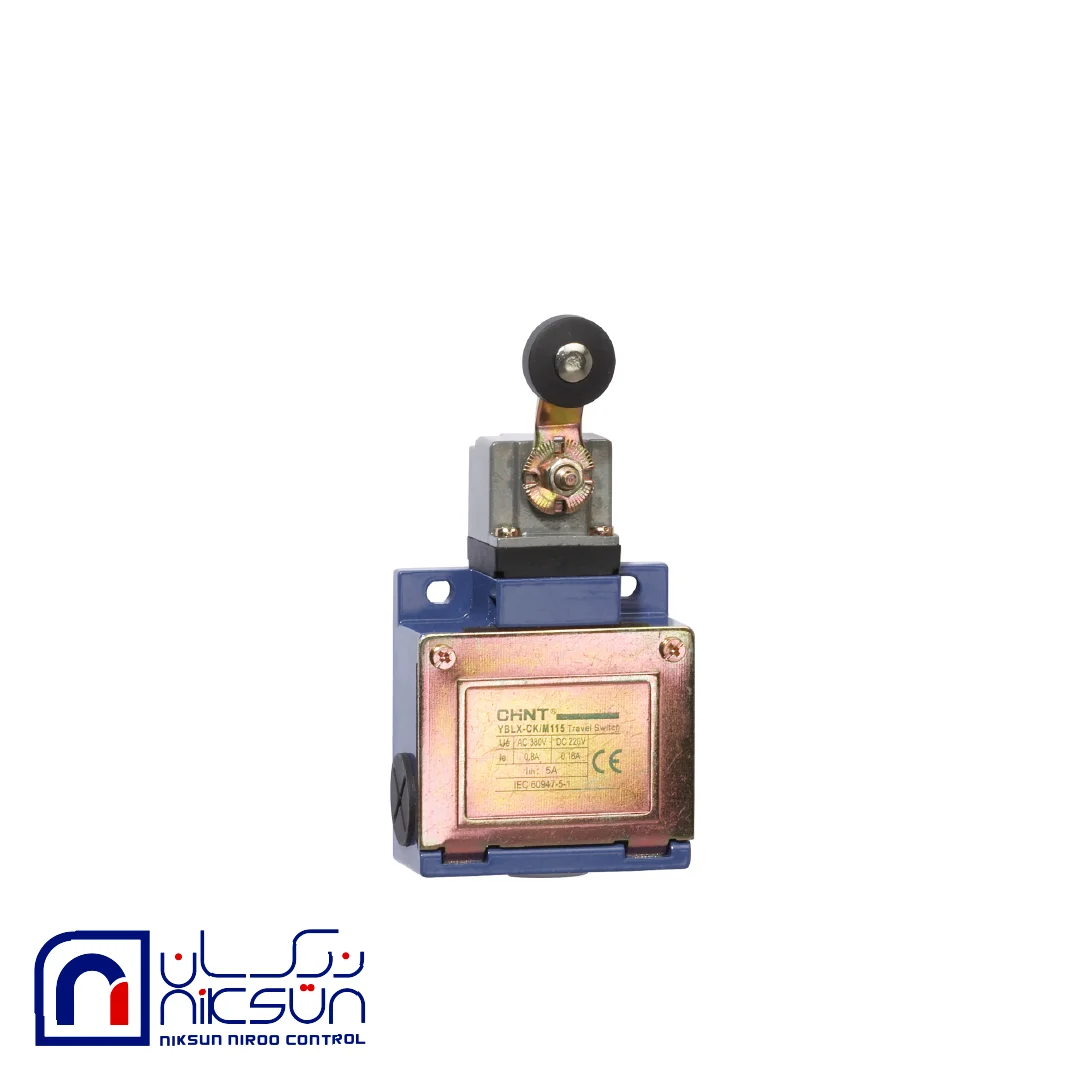

لیمیت سوئیچ CHINT YBLX-CK/M121 یکی از مدلهای سری YBLX-CK Travel/Limit Switch از شرکت CHINT است — این سری برای تشخیص موقعیت و کنترل حرکت اجزای مکانیکی در سیستمهای اتوماسیون و ماشینآلات صنعتی طراحی شده و در مدارهای فرمان کاربرد دارد.
⚙️ کلیات درباره سری YBLX-CK
لیمیت سوئیچهای سری YBLX-CK بهطور معمول دارای موارد زیر هستند:
🔹 مناسب برای مدار کنترل و فرمان AC تا 380 V و DC تا 220 V..
🔹 معمولاً 1 تماس باز (NO) + 1 تماس بسته (NC) برای انعطاف در کاربردها.
🔹 درجه حفاظت IP52 — مناسب برای محیطهای صنعتی معمولی.
🔹 بدنه و عملگرهای مختلف برای کاربردهای متفاوت، مثل روغنکاری شده، غلطکی، اهرمی یا فشاری.
🔹 برای کنترل موقعیت، تشخیص پایان حرکت و ارسال سیگنال به PLC یا مدارهای کنترل کاربرد دارد.
📌 مدل YBLX-CK/M121 چه ویژگیهایی دارد؟
🔩 نوع و عملگر
مدل M121 در سری YBLX-CK بهعنوان یکی از عملگرهای مستقیمران با رولر (Direct-acting with roller) شناخته میشود — یعنی تماس سوئیچ توسط یک غلطک کوچک فعال میشود که معمولاً بهصورت مستقیم با قطعه متحرک برخورد میکند.
این طراحی باعث میشود سوئیچ در واکنش به تماس مکانیکی مستقیم کار کند و برای تشخیص موقعیت یا توقف حرکت در خط تولید، نوار نقاله، درها و سیستمهای متحرک مناسب باشد.
🔌 مشخصات الکتریکی (عمومی سری CK)
اگرچه CHINT مشخصات دقیق M121 را جداگانه منتشر نمیکند، اما اطلاعات کلی سری YBLX-CK بهصورت استاندارد است:
✔ مناسب برای ولتاژ AC تا 380 V / DC تا 220 V در مدارهای کنترل و فرمان.
✔ کنتاکتها 1NO + 1NC (SPDT) — جهت قطع یا وصل مدار در نقطهی تعیینشده.
✔ درجه حفاظت IP52 — محافظت در برابر گردوغبار محدود و پاشش قطرات آب.
✔ مناسب برای کاربردهای مکانیکی و صنعتی معمولی با عمر مناسب.
🧩 کاربردهای مدل M121
لیمیت سوئیچ YBLX-CK/M121 معمولاً برای کاربردهای زیر استفاده میشود:
✅ تشخیص پایان مسیر حرکت در ماشینآلات، بازوهای مکانیکی و سایر مکانیزمها.
✅ ارسال سیگنال قطع/وصل به کنترلکنندهها نظیر PLC و رلهها.
✅ ایمنی حرکت مکانیکی برای جلوگیری از برخورد بیش از حد یا عبور از نقطهی تعیینشده.
✅ در خطوط نقاله، دستگاههای اتوماسیون و تجهیزات صنعتی که نیاز به تشخیص دقیق موقعیت قطعات دارند.
📌 جمعبندی مختصر
| ویژگی | توضیح |
|---|---|
| سری محصول | YBLX-CK (لیمیت/تریول سوئیچ) |
| مدل | M121 |
| نوع عملگر | مستقیمران با رولر (تماس مستقیم مکانیکی) |
| کنتاکتها | 1NO + 1NC (قطع/وصل) |
| ولتاژ کاری | تا 380 V AC / 220 V DC. |
| درجه حفاظت | IP52 |
| کاربردها | کنترل حرکت، تشخیص موقعیت، اتوماسیون صنعتی |
