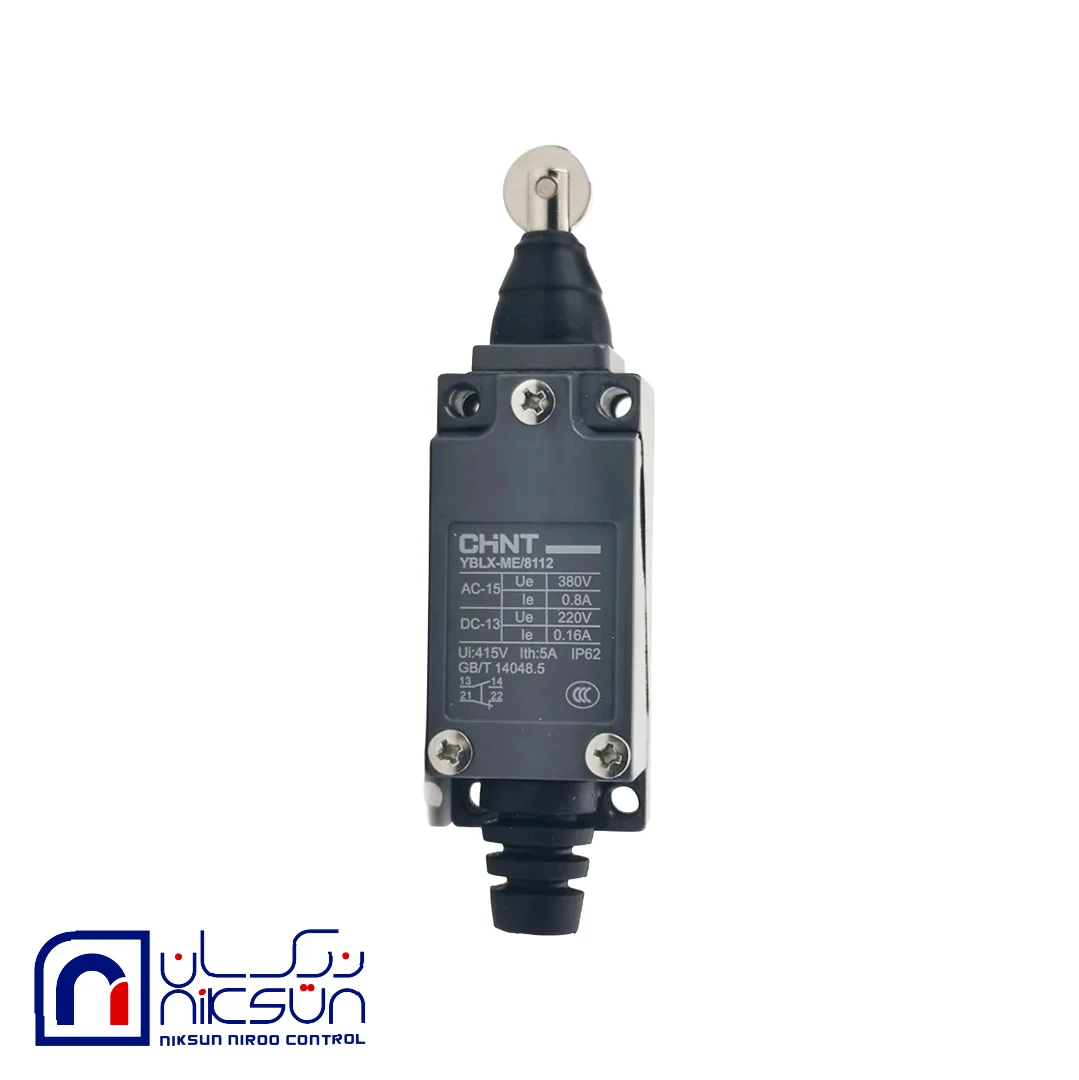

لیمیت سوئیچ قرقره فشاری مستقیم مدل YBLX-ME/8112

کاتالوگ محصول

YBLX-ME-Travel Switch-Catalog

لیمیت سوئیچ CHINT YBLX-ME/8112 یک سویچ محدودکننده (Travel/Limit Switch) از سری YBLX-ME برند CHINT است که برای تشخیص موقعیت، کنترل حرکت و قطع/وصل مدار در سیستم‌های صنعتی و اتوماسیون طراحی شده است.

🛠️ مشخصات فنی اصلی

⚙️ نوع عملگر

🔹 پلانجر مستقیم با رولر (Plunger with roller) – محرک این مدل یک پلانجر مجهز به رولر است که با تماس مستقیم با قطعه متحرک وضعیت داخلی سوئیچ را تغییر می‌دهد.

🔌 ویژگی‌های الکتریکی

✔ ولتاژ کاری:
• AC تا حدود 380 V
• DC تا حدود 220 V

✔ جریان نامی:
• AC ≈ 0.8 A
• DC ≈ 0.16 A

✔ پیکربندی کنتاکت: معمولاً 1NO + 1NC (دو کنتاکت – باز و بسته) برای انعطاف در مدارهای فرمان و کنترل (بر اساس استانداردهای سری YBLX-ME).

✔ فرکانس عملکرد:
• مکانیکی تا ≈ 120 عمل‌کرد در دقیقه
• الکتریکی تا ≈ 30 عمل‌کرد در دقیقه

✔ عمر مفید:
• عمر مکانیکی ≈ 600,000 سیکل
• عمر الکتریکی ≈ 300,000 سیکل

✔ مقاومت عایقی: ≥ 5 MΩ (DC500V)

✔ دمای کاری محیط: حدود -15 °C تا +40 °C

📍 ساختار مکانیکی و نصب

✔ بدنه کوچک و مقاوم: مناسب برای نصب در فضاهای محدود صنعتی.
✔ اتصال: ترمینال‌های پیچ‌خور برای سیم‌کشی راحت.
✔ استانداردهای مرجع سری YBLX-ME: مطابق با استانداردهای IEC 60947-5-1 و GB/T 14048.5 (کاتالوگ کلی سری).

✔ نوع عملگر در این مدل: پلانجر مستقیم با رولر که برای تماس مستقیم با قطعه محرک طراحی شده (اغلب به صورت افقی) و برای تشخیص موقعیت دقیق حرکت کاربرد دارد.

📌 کاربردهای رایج

لیمیت سوئیچ YBLX-ME/8112 معمولاً در موارد زیر استفاده می‌شود:

✅ تشخیص پایان مسیر حرکت قطعات مکانیکی
✅ کنترل موقعیت در ماشین‌آلات و خطوط نقاله
✅ ارسال سیگنال قطع/وصل به PLC یا سیستم‌های کنترل
✅ ایمنی و جلوگیری از برخورد بیش از حد مکانیکی
📌 کاربرد در دستگاه‌های صنعتی، ماشین‌های اتوماسیون، تجهیزات تولید، نوار نقاله‌ها و سایر سیستم‌های مکانیکی که نیاز به بازخورد دقیق موقعیت قطعات متحرک دارند.

📌 خلاصه مزایا
