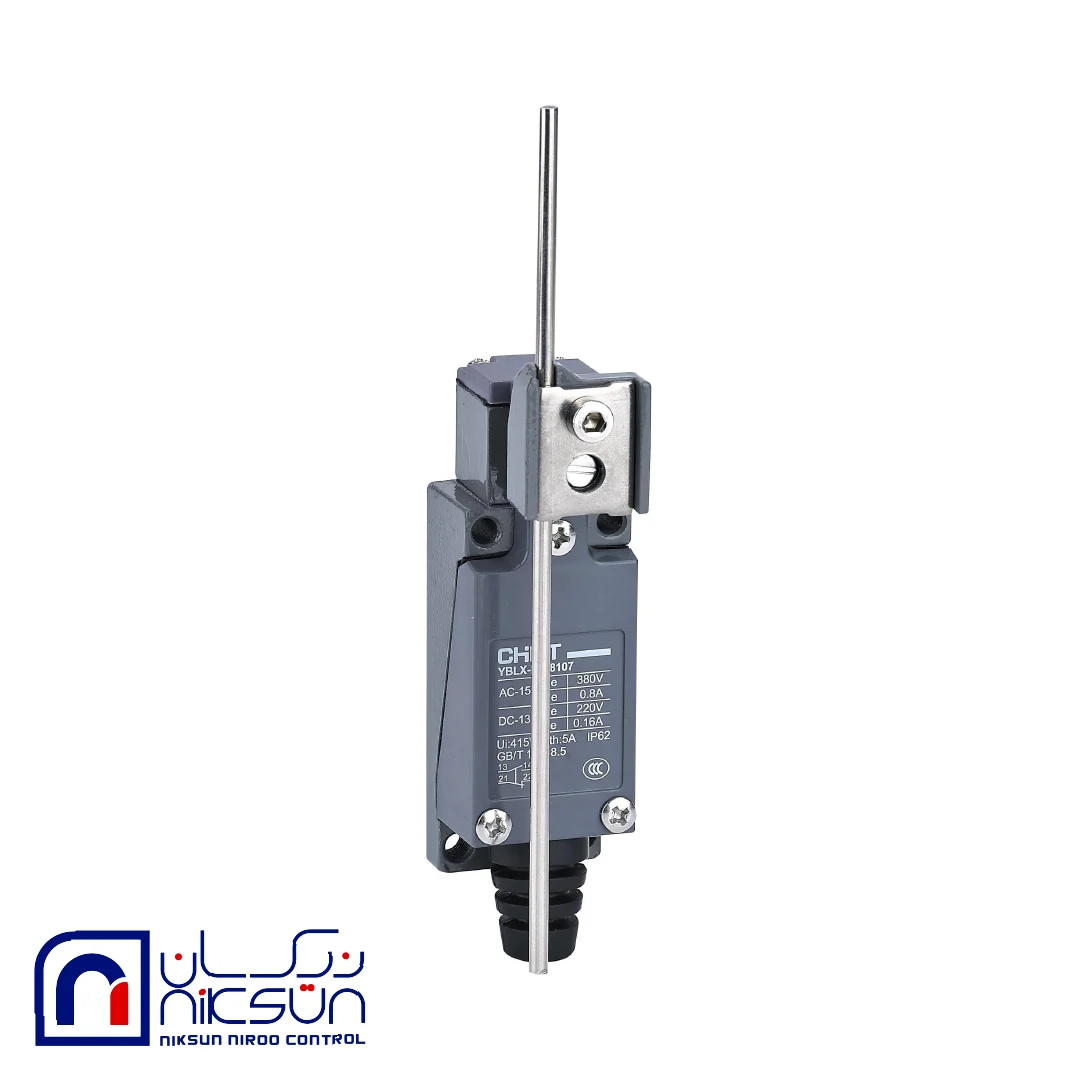

لیمیت سوئیچ CHINT YBLX-ME/8107 یکی از مدلهای سری YBLX-ME سویچهای محدودکننده Travel/Limit Switch است که برای کنترل حرکت و تشخیص موقعیت در سیستمهای صنعتی طراحی شدهاست.
🔧 مشخصات فنی اصلی
نوع و عملگر
🔹 نوع عملگر (Actuator): میله/اهرم قابل تنظیم (Adjustable rod lever) — این اهرم را میتوان بسته به نیاز جهت تماس با قطعه متحرک تنظیم کرد.
🔹 پیکربندی تماسها:
• 1 تماس باز (NO)
• 1 تماس بسته (NC)
→ پیکربندی DPST برای انعطاف در استفاده در مدارهای کنترل مختلف.
⚡ مشخصات الکتریکی
✔ ولتاژ کاری: تا AC-15 380 V / DC-13 220 V برای مدارهای کنترل و فرمان.
✔ جریان نامی: تا حدود 0.8 A (بار مقاومتی).
🛠️ عملکرد مکانیکی
✔ نیروی لازم برای عملکرد (Operating Force): حداکثر ~ 12 N.
✔ مسیر فعالسازی:
• Pretravel (حرکت اولیه): حدود 35°
• Overtravel (حرکت پس از فعال شدن): حداقل 70°
→ این مقادیر تعیینکننده نقطه دقیق عملکرد سوئیچ هستند.
📏 ابعاد و نصب
✔ ابعاد بدنه (تقریبی):
• عرض ~ 28 mm
• ارتفاع ~ 64 mm
• عمق ~ 25 mm
✔ روش اتصال: ترمینالهای پیچخور (Screw terminals)
✔ روش نصب: نصب سطحی (Surface mounting).
🌡️ شرایط محیطی
✔ دمای کاری: حدود -15 °C تا +60 °C.
✔ رطوبت نسبی: تا حدود 95٪.
✔ درجه حفاظت: IP52 (مناسب برای محیطهای صنعتی معمولی).
📌 کاربردها
لیمیت سوئیچ YBLX-ME/8107 معمولاً در کاربردهای زیر استفاده میشود:
✅ تشخیص پایان حرکت یا موقعیت قطعات در ماشینآلات
✅ کنترل حرکت در نوارنقالهها، دستگاههای اتوماسیون و رباتها
✅ ارسال سیگنال به PLC یا تابلو کنترل برای توقف، تغییر جهت یا سرعت
✅ کاربرد در فرآیندهای کنترل مکانیکی و ایمنی صنعتی
🔎 جمعبندی مختصر
CHINT YBLX-ME/8107 یک لیمیت سوئیچ صنعتی با اهرم میلهای قابل تنظیم است که:
✔ مناسب برای مدارهای کنترل تا AC 380 V / DC 220 V است
✔ دارای تماسهای 1NO + 1NC برای انعطاف در کنترل میباشد
✔ طراحی آن امکان تنظیم جهت و نقطه تماس actuator را فراهم میکند
✔ دارای استانداردهای صنعتی و مناسب برای نصب سطحی در محیطهای صنعتی است
