توضیح
مشخصات فنی

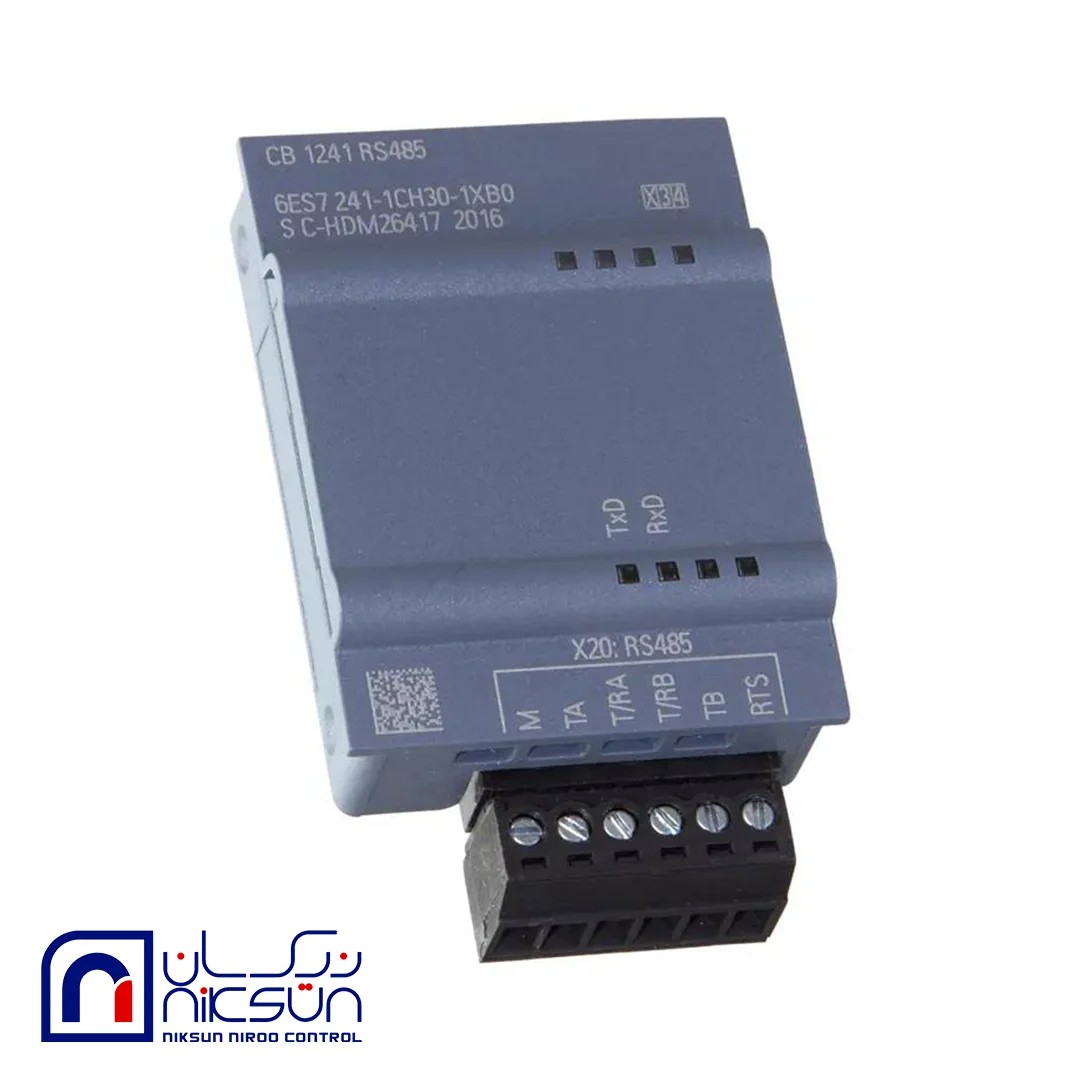

- مدل: CB 1241 RS485
- شماره فنی: 6ES7241-1CH30-1XB0
- سری: SIMATIC S7-1200
- رابط ارتباطی: RS485 (دو سیمه، Half-Duplex)
- حداکثر طول کابل: 1000 متر
- حداکثر سرعت ارتباط: 115.2 kbps
- پشتیبانی از پروتکلها:
- Modbus RTU Master
- Modbus RTU Slave (Device)
- Freeport
- ASCII
- USS
Modbus RTU چیست؟
Modbus RTU یکی از پرکاربردترین پروتکلهای صنعتی برای تبادل داده بین PLC و تجهیزات دیگر است که روی بستر RS485 کار میکند.
در این ساختار:
- Master درخواست ارسال میکند.
- Slave به درخواست پاسخ میدهد.
هر تجهیز یک آدرس (Slave ID) بین 1 تا 247 دارد و در هر سگمنت RS485 معمولاً تا 32 دستگاه بدون ریپیتر قابل اتصال هستند.
کاربردهای ماژول
این ماژول برای ارتباط PLC با تجهیزاتی مانند:
- اینورترها (VFD)
- انرژیمترها
- نمایشگرهای HMI
- کنترلرهای دما
- ماژولهای I/O
- Load Cell Indicator
- سروو درایوها
- سنسورهای هوشمند
استفاده میشود.
راهاندازی در TIA Portal
برای استفاده از Modbus RTU:
- ماژول CB1241 را به CPU اضافه کنید.
- نوع ارتباط را روی Modbus RTU قرار دهید.
- پارامترهای زیر را تنظیم کنید:
- Baud Rate
- Parity
- Stop Bit
- Slave ID
- از بلوکهای استاندارد زیمنس استفاده کنید:
- MB_COMM_LOAD
- MB_MASTER (در حالت Master)
- MB_SLAVE (در حالت Slave)
مزایای ارتباط Modbus
- هزینه پایین
- سیمکشی ساده با RS485
- سازگاری با اکثر تجهیزات صنعتی
- پایداری بالا در فواصل طولانی
- امکان اتصال چندین دستگاه روی یک باس
نکات مهم
- استفاده از کابل زوج بههمتابیده (Twisted Pair) و شیلددار برای RS485 توصیه میشود.
- در ابتدا و انتهای شبکه، مقاومت Termination باید فعال باشد تا کیفیت سیگنال حفظ شود.
- تمام دستگاهها باید Baud Rate، Parity و Stop Bit یکسانی داشته باشند.
