توضیح
مشخصات فنی

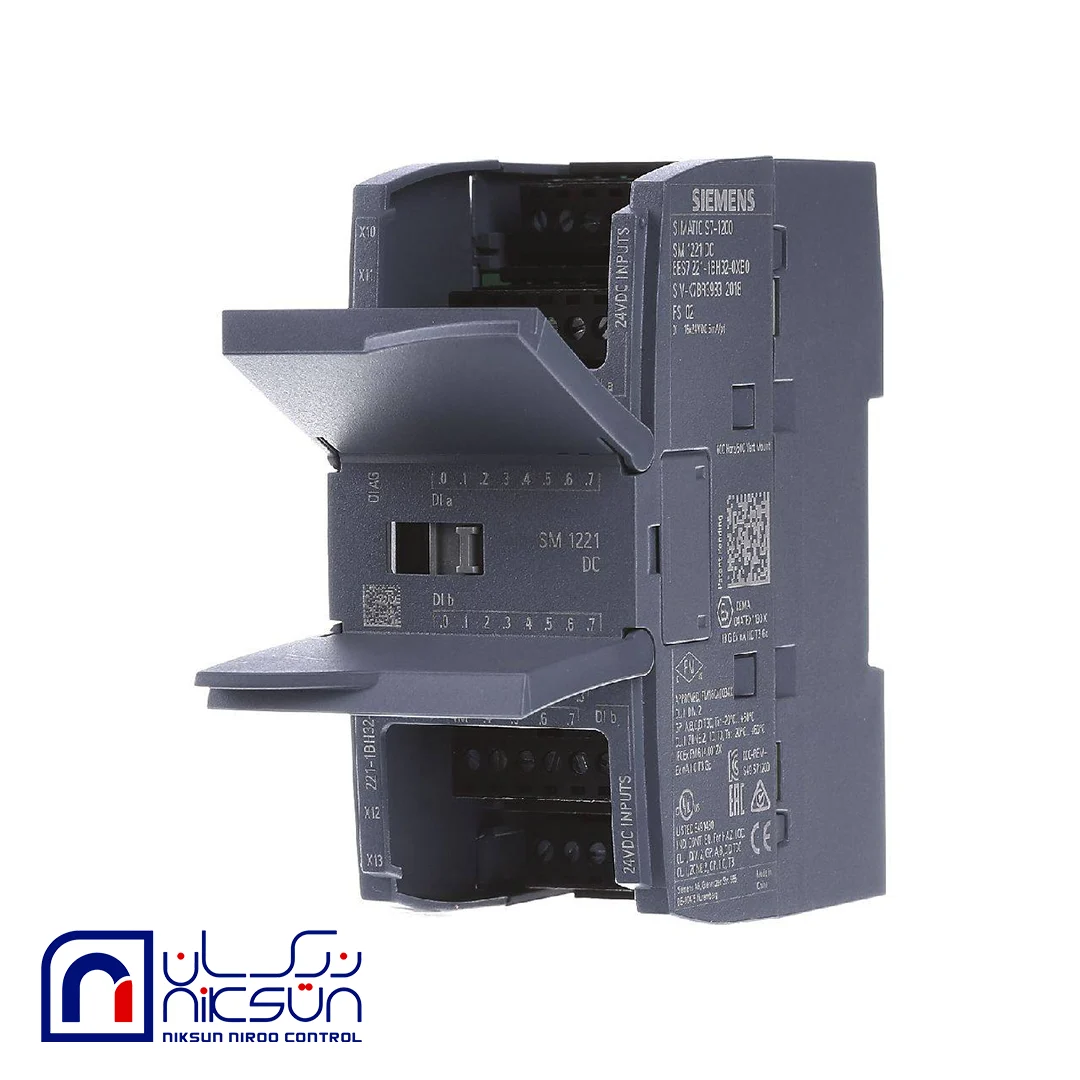

- مدل: SM 1221 Digital Input
- شماره فنی: 6ES7221-1BH32-0XB0
- سری: SIMATIC S7-1200
- تعداد ورودی دیجیتال: 16 کانال (DI)
- ولتاژ ورودی: 24V DC
- نوع ورودی: Sink/Source
- نصب: در سمت راست CPUهای S7-1200 بهعنوان ماژول توسعه
کاربرد ماژول
این ماژول برای دریافت سیگنالهای دیجیتال (روشن/خاموش) از تجهیزات صنعتی استفاده میشود، از جمله:
- شستی استارت و استاپ
- کلیدهای سلکتوری
- سنسورهای القایی (Inductive)
- سنسورهای خازنی
- فتوسل (Photoelectric Sensor)
- لیمیت سوئیچ
- کنتاکت رله
- خروجی دیجیتال تجهیزات جانبی
نحوه عملکرد
هر ورودی تنها دو وضعیت را تشخیص میدهد:
- 0 (OFF): ولتاژ ورودی وجود ندارد یا کمتر از حد تشخیص است.
- 1 (ON): ولتاژ 24 ولت DC به ورودی اعمال شده است. آستانه معمول تشخیص وضعیت “1” حدود 15 ولت DC و وضعیت “0” حداکثر حدود 5 ولت DC است.
مثال
سنسور القایی
│
24V
│
├────────► I0.0
│
PLC S7-1200با تشخیص قطعه توسط سنسور، ولتاژ 24 ولت به ورودی اعمال شده و بیت مربوطه در PLC از 0 به 1 تغییر میکند.
ویژگیهای مهم
- 16 ورودی دیجیتال 24V DC
- پشتیبانی از ورودیهای Sink و Source
- امکان تنظیم Input Filter برای حذف نویز با مقادیر قابل انتخاب از 0.2 تا 12.8 میلیثانیه (بهصورت گروهی)
- مصرف توان پایین
- سازگاری کامل با نرمافزار TIA Portal
کاربردهای صنعتی
این ماژول در صنایع مختلف مورد استفاده قرار میگیرد، از جمله:
- خطوط تولید و مونتاژ
- ماشینآلات صنعتی
- سیستمهای نوار نقاله
- صنایع غذایی
- بستهبندی
- تصفیهخانههای آب و فاضلاب
- سیستمهای HVAC
مزایا
- افزایش تعداد ورودیهای PLC بدون نیاز به تعویض CPU
- نصب و سیمبندی آسان
- قابلیت اطمینان بالا در محیطهای صنعتی
- سازگاری با انواع سنسورهای 24 ولت DC
- مناسب برای پروژههای کوچک تا بزرگ اتوماسیون صنعتی
مشخصات کلیدی
| ویژگی | مقدار |
|---|---|
| شماره فنی | 6ES7221-1BH32-0XB0 |
| سری | SIMATIC S7-1200 |
| نوع ماژول | ورودی دیجیتال (Digital Input) |
| تعداد ورودی | 16 کانال |
| ولتاژ ورودی | 24V DC |
| نوع ورودی | Sink/Source |
| نرمافزار برنامهنویسی | TIA Portal |
این ماژول یکی از رایجترین ماژولهای توسعه ورودی دیجیتال برای PLCهای S7-1200 است و در پروژههایی که به تعداد بیشتری ورودی برای اتصال سنسورها، کلیدها و تجهیزات کنترلی نیاز دارند، انتخابی مناسب و اقتصادی محسوب میشود.
