توضیح

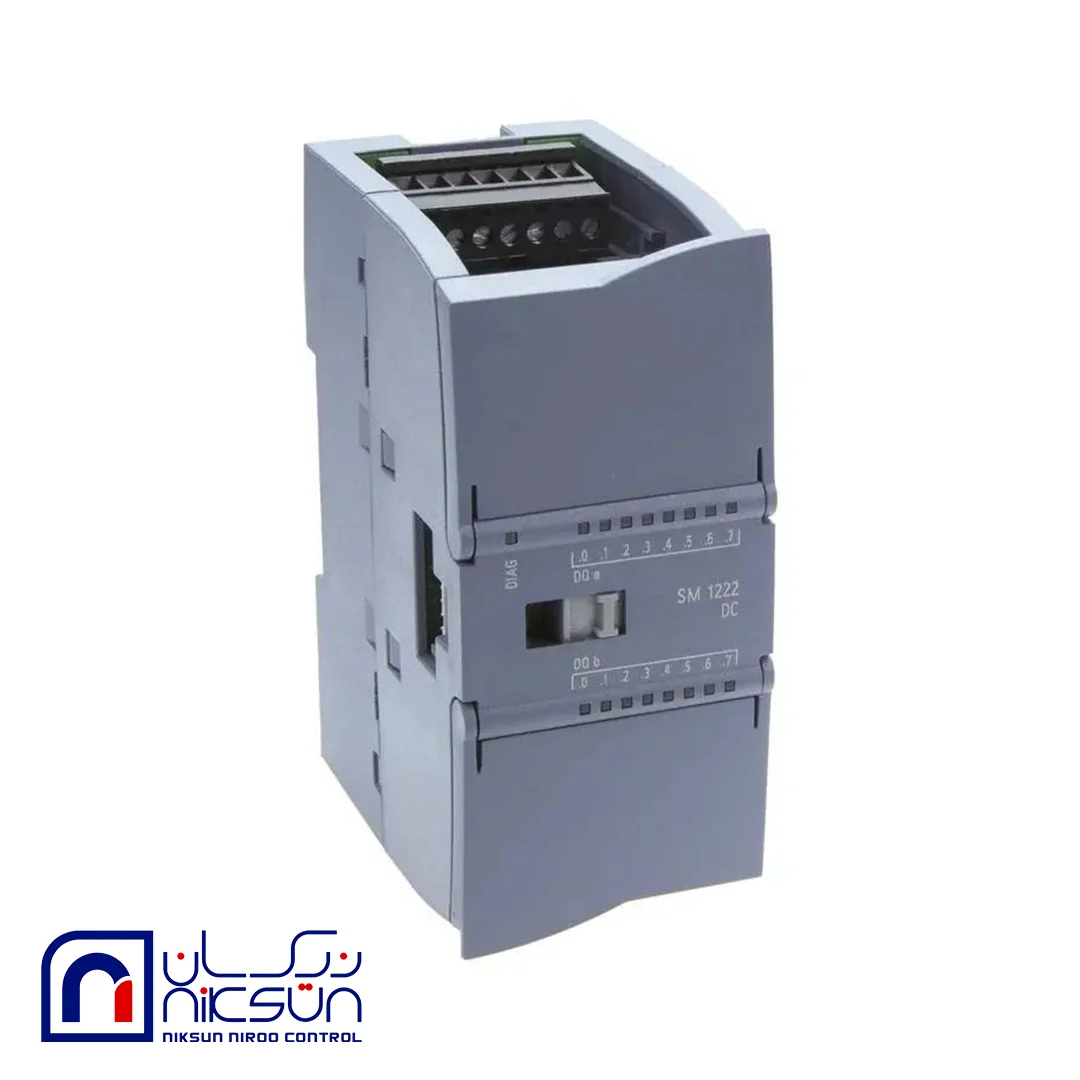

ماژول 6ES7222-1BH32-0XB0 یکی از ماژولهای خروجی دیجیتال (Digital Output) سری SIMATIC S7-1200 زیمنس است که برای کنترل تجهیزات 24 ولت DC مانند رلهها، کنتاکتورها، شیرهای برقی، چراغهای سیگنال و سایر عملگرهای صنعتی استفاده میشود. این ماژول دارای 16 خروجی ترانزیستوری با جریان 0.5 آمپر برای هر خروجی است.
مشخصات فنی
| ویژگی | مقدار |
|---|---|
| شماره فنی | 6ES7222-1BH32-0XB0 |
| مدل | SM 1222 Digital Output |
| سری | SIMATIC S7-1200 |
| تعداد خروجی | 16 کانال |
| نوع خروجی | ترانزیستوری (PNP) |
| ولتاژ خروجی | 24V DC |
| حداکثر جریان هر خروجی | 0.5 آمپر |
| نرمافزار برنامهنویسی | TIA Portal |
کاربرد ماژول
این ماژول برای ارسال فرمان روشن/خاموش به تجهیزات صنعتی به کار میرود، از جمله:
- رلههای 24 ولت DC
- کنتاکتورها
- شیرهای برقی (Solenoid Valve)
- چراغهای هشدار و سیگنال
- آژیرها
- فنهای DC
- موتورهای کوچک DC (با درایور مناسب)
- ورودی دیجیتال سایر تجهیزات کنترلی
نحوه عملکرد
خروجیهای این ماژول به صورت ترانزیستوری 24V DC هستند و با فعال شدن هر خروجی، ولتاژ 24 ولت به بار اعمال میشود.
ویژگیهای مهم
- 16 خروجی دیجیتال مستقل
- خروجیهای ترانزیستوری با سرعت سوئیچینگ بالا
- جریان خروجی 0.5 آمپر برای هر کانال
- تأخیر بسیار کم در تغییر وضعیت خروجی (حداکثر حدود 50 میکروثانیه برای روشن شدن و 200 میکروثانیه برای خاموش شدن با بار مقاومتی)
- نمایش وضعیت هر خروجی با LED
- پشتیبانی از تشخیص خطا (Diagnostic)
- نصب آسان در کنار CPUهای S7-1200
ماژول دارای حفاظت داخلی در برابر اتصال کوتاه نیست؛ بنابراین استفاده از فیوز یا تجهیزات حفاظتی خارجی برای بارها توصیه میشود.
مزایا
- افزایش تعداد خروجیهای PLC بدون تعویض CPU
- مناسب برای کنترل مستقیم تجهیزات 24V DC
- سرعت عملکرد بالا نسبت به خروجیهای رلهای
- طول عمر زیاد به دلیل نبود کنتاکت مکانیکی
- سازگاری کامل با نرمافزار TIA Portal
تفاوت خروجی ترانزیستوری با رلهای
| خروجی ترانزیستوری | خروجی رلهای |
|---|---|
| فقط DC | AC و DC |
| سرعت سوئیچینگ بسیار بالا | سرعت پایینتر |
| بدون کنتاکت مکانیکی | دارای کنتاکت مکانیکی |
| مناسب برای فرمانهای پرتکرار | مناسب برای بارهای متنوع |
کاربردهای صنعتی
این ماژول در صنایع مختلف کاربرد دارد، از جمله:
- خطوط تولید و مونتاژ
- ماشینآلات بستهبندی
- سیستمهای نوار نقاله
- صنایع غذایی
- تصفیه آب و فاضلاب
- سیستمهای HVAC
- اتوماسیون کارخانهها
این ماژول انتخابی مناسب برای پروژههایی است که نیاز به 16 خروجی دیجیتال 24 ولت DC با سرعت بالا و قابلیت اطمینان زیاد دارند و بهطور گسترده در پروژههای اتوماسیون مبتنی بر SIMATIC S7-1200 استفاده میشود.
