سروو موتور و درایور چیست
سروو موتورها و درایوهای آن ها، ستون فقرات سیستم های کنترل حرکت دقیق هستند که امکان حرکت پویا و با دقت بالا را در طیف گسترده ای از کاربردهای صنعتی فراهم می کنند. این تجهیزات در سال های اخیر در صنایعی مانند روباتیک، ماشین کاری CNC، چاپ و بسته بندی، به کار گرفته شده اند. درک عملکرد و ساختار این سیستم ها به مهندسان کمک می کند تا سیستم های اتوماسیون بهینه و کارآمدی طراحی کنند. در ادامه به این موضوع می پردازیم که سروو موتور چیست و درایو آن چه نقشی در این سیستم ایفا می کند.

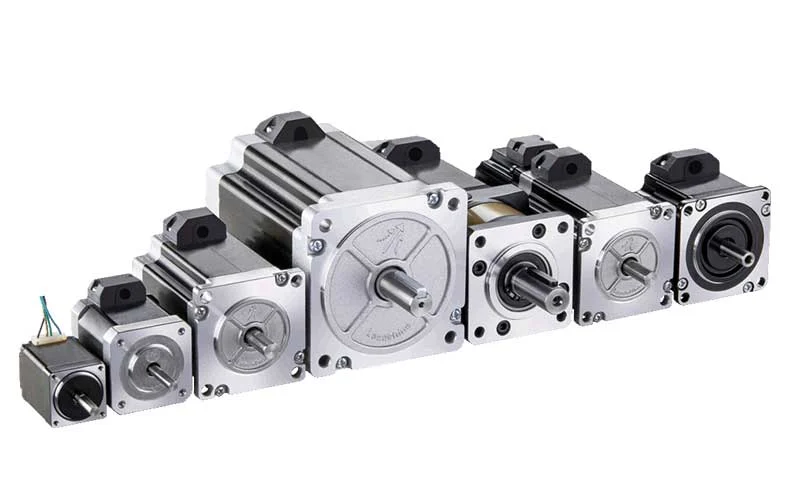

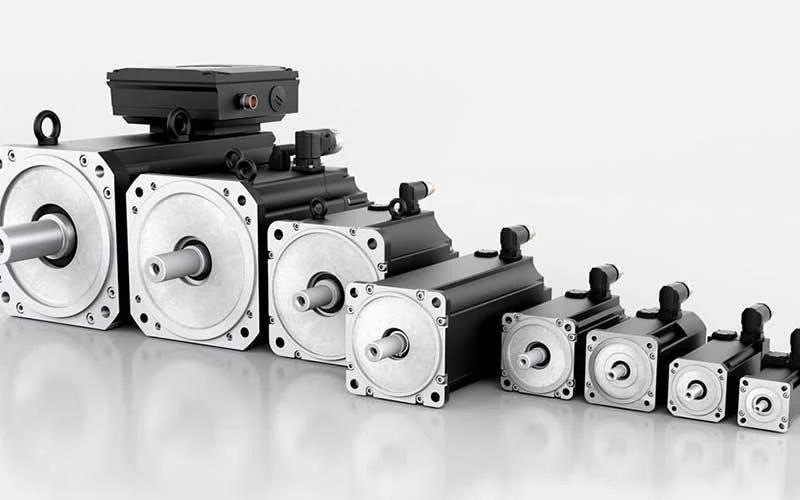

سروو موتور چیست؟
سروو موتور که با نام موتور سروو نیز شناخته می شود، نوع خاصی از موتورهای الکتریکی است که به طور هدفمند برای استفاده در سیستم های کنترل فیدبک طراحی شده است. واژه “سروو” از کلمه یونانی “Servus” به معنی خدمتکار گرفته شده است، زیرا این موتور مانند یک خدمتکار با دقت بالا به فرمان ها پاسخ می دهد و تحت کنترل کامل است.
سروو موتور یک محرک چرخشی است که امکان کنترل دقیق موقعیت زاویه ای و خطی، به علاوه شتاب و سرعت را فراهم می کند. لختی (اینرسی) در این موتورها بسیار پایین است و در نتیجه تغییر سرعت در آنها با سرعت بالایی انجام می شود. بر خلاف موتورهای معمولی که فاقد حسگر هستند و در صورت تغییر بار یا سرعت، دقت خود را از دست می دهند، موتور سروو مجهز به حسگر موقعیت یا انکودر است. این حسگر موقعیت شفت را به طور دائم اندازه گیری می کند و اطلاعات را برای کنترل و اصلاح به سروو درایو منتقل می نماید.
ساختار اصلی یک سیستم سروو
یک سیستم سروو شامل دو بخش اصلی موتور سروو و درایو سروو است.
- موتور سروو: این قسمت مسئول تامین قدرت اصلی حرکت است. در موتورهای سروو AC، نیروی مغناطیسی توسط آهنربای دائمی تولید می شود و با استفاده از جریان، گشتاور مورد نیاز تامین می گردد. این ساختار سبب می شود موتور گشتاور و راندمان بالا با جریان کم و اندازه کوچک داشته باشد.
- سروو درایو: این بخش دستگاه الکترونیکی است که عملکرد موتور را تنظیم می کند. درایو از طریق کابل قدرت، برق مورد نیاز موتور را تامین می کند.
- انکودر: سرو موتور را انکودر از موتورهای معمولی متمایز می کند. انکودر سنسوری است که بازخورد لازم برای سرعت و موقعیت را فراهم می کند و این داده ها با استفاده از کابل انکودر به سرو درایو منتقل می شود. انکودرهای مطلق نوع دقت بالاتری هستند که می توانند موقعیت را به صورت یک عدد دیجیتال ارسال کرده و حتی با قطع برق موقعیت موتور را حفظ کنند.
تفاوت سروو موتور با موتورهای معمولی
اصلی ترین ویژگی سروو موتور ثبات گشتاور و حفظ گشتاور در دور پایین است. گشتاور سروو موتور از ابتدای حرکت تا سرعت نامی ثابت می ماند و تنها پس از عبور از سرعت نامی شروع به کاهش می کند. این قابلیت، سروو موتورها را برای دستگاه هایی که نیاز به حرکت با دور پایین بدون افت گشتاور دارند، مناسب می سازد.
همچنین، استهلاک سروو موتور نسبت به الکتروموتور معمولی پایین تر است. یک سروو موتور می تواند در یک چرخه حرکت، بارها استارت و استوپ شود و در جهت های راستگرد و چپگرد حرکت کند. در مقابل، موتورهای معمولی در صورت تغییر بار یا سرعت، دقت خود را از دست می دهند.

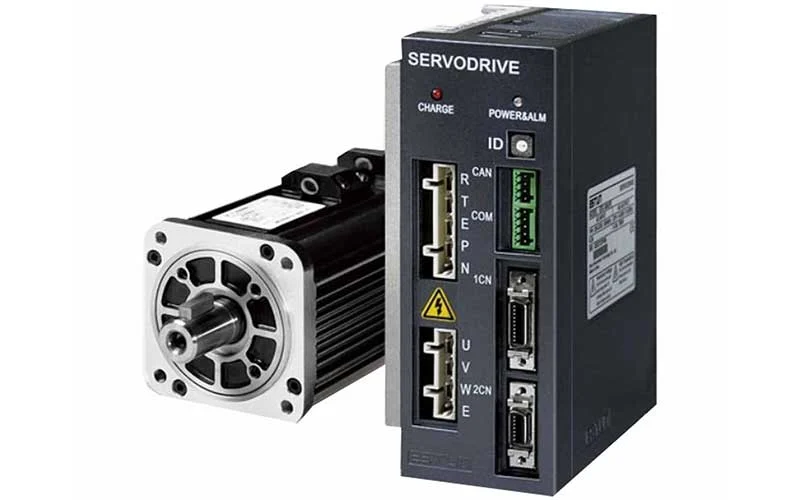

سرو درایو چیست؟
درایو سروو موتور، که با نام های تقویت کننده سروو یا کنترل کننده سروو نیز شناخته می شود، دستگاهی الکترونیکی است که عملکرد موتور سروو را بر اساس سیگنال های کنترلی دریافتی از یک کنترل کننده حرکت یا سیستم کنترل تنظیم می کند.
سرو درایو، سیگنال های کنترلی را به سیگنال های دقیق ولتاژ، جریان و فرکانس تبدیل می کند که موتور سروو را به حرکت در می آورند. این فرآیند امکان کنترل دقیق پارامترهای حرکت مانند سرعت، موقعیت و گشتاور را فراهم می کند. سرو درایو بخش هوشمند سیستم حرکت محسوب می شود که فرمان های کنترلر مرکزی (مانند PLC) را دریافت کرده و به سیگنال های حرکتی برای موتور تبدیل می کند.
عملکرد سرو درایو
عملکرد یک سرو درایو بر اساس کنترل بازخورد حلقه بسته است. در این روش، درایو به طور مداوم عملکرد موتور را نظارت می کند و سیگنال های خروجی را برای حفظ مشخصات حرکتی مورد نظر تنظیم می نماید.
- ورودی مرجع: کنترل کننده حرکت، سیگنال مرجع را به سروو درایو ارسال کرده و مشخصات حرکتی مورد نظر مانند سرعت یا موقعیت را تعیین می کند.
- سیگنال بازخورد: انکودر روی موتور سروو، سیگنال های بازخوردی درباره عملکرد واقعی موتور از جمله سرعت و موقعیت را به درایو ارائه می دهد.
- محاسبه خطا: سروو درایو سیگنال مرجع را با سیگنال بازخورد مقایسه کرده تا خطا را محاسبه نماید. خطا نشان دهنده تفاوت بین عملکرد مورد نظر و عملکرد واقعی موتور است.
- الگوریتم کنترل: درایو سروو از یک الگوریتم کنترلی مانند کنترل PID برای تنظیم سیگنال های خروجی خود بر اساس سیگنال خطا استفاده می کند.
- خروجی موتور: سروو درایو سیگنال های خروجی را برای به حرکت درآوردن موتور سروو تولید می کند؛ این سیگنال ها ولتاژ، جریان و فرکانس موتور را کنترل می کنند.
درایو سروو از اجزای کلیدی مانند رابط کنترل برای دریافت دستورات، تقویت کننده قدرت برای تامین جریان و ولتاژ لازم، رابط بازخورد و یک پردازنده سیگنال دیجیتال (DSP) تشکیل شده است. DSP مسئول پردازش سیگنال های کنترلی و اجرای الگوریتم های پیشرفته برای عملکرد بهینه است.
کاربردهای سروو موتور و درایو در صنعت
ترکیب سروو موتور و درایور پایه ای برای بسیاری از فرآیندهای صنعتی خودکار و دقیق است. درایوهای سروو موتور کاربردهای متنوعی در بخش های مختلف پیدا می کنند، جایی که کنترل دقیق حرکت برای دستیابی به عملکرد و کیفیت بالا ضروری است.
- روباتیک: درایوهای سروو به طور گسترده برای کنترل حرکت مفاصل روبات، محرک ها و گیره ها استفاده می شوند. این کنترل موقعیت یابی دقیق، سرعت و گشتاور را فراهم کرده و امکان حرکت صاف و دقیق را در سیستم های روباتیک می دهد.
- ماشین کاری CNC: در سیستم های ماشین کاری CNC، درایوهای سروو حرکت محورهای ماشین ابزار (مانند X، Y و Z) را هدایت می کنند. این درایوها موقعیت یابی سریع و کانتورینگ دقیق را امکان پذیر می کنند که منجر به ماشین کاری با کیفیت بالای قطعات می شود.
- ماشین آلات بسته بندی: درایوهای سروو هماهنگ سازی دقیق، کنترل سرعت و موقعیت یابی تجهیزات بسته بندی مانند تسمه نقاله ها را امکان پذیر می کنند و از بسته بندی دقیق محصولات اطمینان می دهند.
- چاپ و برچسب زدن: درایوهای سروو در برنامه های چاپ و برچسب زدن برای کنترل حرکت هدها و سیستم های مدیریت وب استفاده می شوند و ثبت دقیق، کنترل تنش و تنظیم سرعت را ممکن می سازند.
نکات کلیدی در انتخاب سروو موتور و درایو
انتخاب سیستم سروو مناسب نیازمند توجه به چندین پارامتر اساسی است:
- گشتاور: مهمترین پارامتر برای انتخاب سرو موتور محاسبه گشتاور مورد نیاز است که میزان قدرت لازم برای به حرکت درآوردن بار را تعیین می کند.
- دقت مورد نیاز: دقت حرکت بر اساس نوع انکودر و تعداد پالس های آن تعیین می شود؛ انکودر مطلق دقت بالاتری نسبت به انکودر افزایشی دارد.
- مد کنترل درایو: باید توجه شود که درایو سروو دارای کدام یک از مدهای کنترلی موقعیت، سرعت یا گشتاور است؛ برخی درایوها هر سه مد را پشتیبانی می کنند.
- شرایط محیطی: سرو درایوها معمولا به دلیل نیاز به تهویه برای خنک شدن قطعات داخلی (IGBT) دارای درجه حفاظت پایین (مانند IP20) هستند و باید در تابلو از گرد و غبار و پاشش آب محافظت شوند. موتورها برای محیط های مرطوب باید دارای Oil Seal باشند تا نفوذ آب به داخل موتور به حداقل برسد.
تجهیزات برق صنعتی و اتوماسیون از نیکسان
شرکت نیکسان نیرو کنترل، به عنوان یک مرجع تخصصی، مجموعه ای کامل از تجهیزات برق صنعتی و اتوماسیون را برای صنایع فراهم کرده است. نیکسان با درک اهمیت دقت و کارایی در فرآیندهای صنعتی، انواع سروو موتور و درایور را عرضه می کند که قلب تپنده سیستم های کنترل حرکت محسوب می شوند.
اگر سروو موتور با کیفیت و دقت بالا نیاز دارد، نیکسان مدل های متنوعی از سروو درایو و موتور را برای کاربردهای پیچیده CNC، رباتیک و خطوط تولید دقیق فراهم کرده است. همچنین، نیکسان علاوه بر سیستم های سروو، انواع تجهیزات ضروری دیگر مانند اینورتر، سافت استارتر، کلیدهای اتوماتیک (MCCB)، کلیدهای محافظ جان، کنتاکتور، بیمتال و کنترل فاز را از برندهای معتبر ارائه می دهد.
در نیکسان، تضمین اصالت کالا، همراه با مشاوره های تخصصی فنی، به مهندسان و صنعتگران کمک می کند تا بهترین انتخاب را بر اساس نیاز سیستم خود داشته باشند. برای ارتقاء بهره وری و پایداری خطوط تولید، تهیه تجهیزات با کیفیت از نیکسان، یک تصمیم عالی خواهد بود.
