کنترل فاز چیست و چه کاربردی دارد؟
تجهیزات الکتریکی در محیط های صنعتی و حتی خانگی، همواره در معرض آسیب های ناشی از نوسانات شبکه برق قرار دارند. این نوسانات شامل تغییرات ناگهانی ولتاژ، قطع شدن یکی از خطوط تغذیه یا جابجایی در توالی فازها است که می تواند خسارات مالی سنگینی را به همراه داشته باشد. با گسترش استفاده از سیستم های سه فاز، نیاز به حفاظت کامل و سریع از تجهیزات احساس می شود. در اینجا، دستگاه کنترل فاز که به عنوان یک نگهبان هوشمند در مدار عمل می کند و وظیفه نظارت بر سلامت جریان الکتریکی را برعهده دارد.
این دستگاه یکی از حیاتی ترین تجهیزات حفاظتی در تابلوهای برق صنعتی است و با تشخیص اختلالات شبکه برق، به سرعت مدار را قطع می کند. در ادامه، عملکرد، انواع کنترل فاز و کاربرد آن ها در سیستم های الکتریکی بررسی می شود تا درک کاملی از نقش این تجهیز به دست آید.
کنترل فاز چیست؟
کنترل فاز که با نام رله حفاظت فاز، رله مانیتورینگ خط یا رله نظارت فاز نیز شناخته می شود، نوعی رله الکترونیکی حفاظتی است. هدف اصلی از طراحی این دستگاه، نظارت و کنترل تجهیزات الکتریکی در برابر اختلالات شبکه، به ویژه در سیستم های سه فاز است. اگر جریان الکتریکی بدون نظم و ترتیب صحیح یا با تغییرات ناگهانی ولتاژ وارد دستگاه ها شود، آسیب جدی به آن ها وارد می شود. کنترل فاز به عنوان یک سد هوشمند، از این نوسانات و تغییرات جلوگیری می کند و امنیت و پایداری کارکرد تجهیزات را تضمین می کند.
دستگاه کنترل فاز (PFC) در واقع محدود کردن توان در ولتاژهای متناوب را برعهده دارد و ولتاژهای متناوب را با استفاده از عناصر نیمه هادی مانند تریستور یا ترایاک تعدیل می کند. این عمل برای حفظ مقدار مناسبی از جریان در خروجی انجام می شود. این تجهیز بهطور استاندارد در تابلو برق نصب کنترل فاز می شود تا از اختلالات ولتاژ و آسیب های احتمالی به قطعات و دستگاه ها پیشگیری کند.
نحوه عملکرد دستگاه کنترل فاز
عملکرد دستگاه به این شکل است که سیگنال های ورودی را دریافت و تحلیل می کند. در سیستم های سه فاز، خطوط R، S و T را با ولتاژ ۳۸۰ تا ۴۰۰ ولت در واحدهای صنعتی معرفی می کنند. بارهای صنعتی نیازمند حضور کامل هر سه فاز هستند و نبود یا کاهش ولتاژ یکی از فازها باعث عدم تعادل می شود.
کنترل فاز همواره سطح ولتاژ خطوط ورودی را پایش می کند. اگر میزان جریان یا ولتاژ ورودی از حد مجاز تعیین شده بیشتر یا کمتر باشد یا اگر توالی فازها جابجا شود، دستگاه به سرعت وارد عمل می شود. در صورت بروز خطا، خروجی های رله داخلی باز می شوند و مدار فرمان را قطع می کنند. این قطع شدن جریان ورودی از آسیب دیدن تجهیزات حساس مانند الکتروموتورها و سایر دستگاه ها جلوگیری می کند. این رله با چندین خروجی، وظیفه حفاظت از سیستم را برعهده دارد و می تواند هشدار خطا را به سیستم کنترل مرکزی مانند PLC نیز ارسال کند.
کاربرد کنترل فاز و حفاظت از تجهیزات
کاربرد کنترل فاز به طور خلاصه، حفاظت از تجهیزات در برابر اختلالات شبکه برق است. نبود این دستگاه می تواند منجر به ضرر و خسارت های جدی شود، در حالی که وجود آن برای حفاظت تجهیزات سه فاز ضروری و مهم است.
خطرات اصلی تحت نظارت کنترل فاز
کنترل فاز طیف وسیعی از خطاهای رایج در سیستم های سه فاز را تشخیص داده و خنثی می کند:
- قطع فاز: از دست رفتن یا قطع شدن یک یا چند فاز که می تواند منجر به توقف کارکرد موتورها یا آسیب دیدن آن ها به دلیل ناهماهنگی در توزیع بار شود. تک فاز شدن موتورها نامناسب ترین حالت عدم تعادل ولتاژ است.
- عدم تقارن فاز: زمانی که ولتاژ یا جریان در سه فاز یکسان نباشد. این عدم تعادل، دمای موتور را بالا می برد و عمر مفید آن را کاهش می دهد. کنترل دقیق و پایش مداوم برای جلوگیری از این خطا ضروری است.
- افزایش ولتاژ و افت ولتاژ: اگر ولتاژ از محدوده مجاز (۳۰۰ تا ۴۴۰ ولت برای سه فاز و ۱۸۵ تا ۲۴۰ ولت برای تک فاز) خارج شود، کنترل فاز مدار را قطع می کند. ولتاژ بیش از حد به عایق تجهیزات آسیب می رساند، در حالی که ولتاژ کم باعث افزایش جریان و گرم شدن موتور می شود.
- جابجایی فازها: تغییر توالی فازها در موتورهای سه فاز باعث چرخش معکوس موتور میشود. این امر می تواند برای تجهیزات و پرسنل خطرناک باشد، به خصوص در دستگاه هایی مانند آسانسور و بالابر.
مزایای کلیدی استفاده از کنترل فاز
بهره گیری از این رله حفاظتی، ایمنی سیستم را بالا می برد و عمر مفید تجهیزات را افزایش می دهد. با محدود کردن جریان اضافی ناشی از افزایش دما در سیم پیچ های موتور، کنترل فاز از سوختن و خرابی موتور جلوگیری می کند. مزایای اصلی عبارت اند از:
- بالا رفتن عمر موتور و کاهش هزینه های تعمیر و تعویض پرهزینه تجهیزات.
- به حداقل رساندن زمان خرابی ناشی از مشکلات موتوری.
- افزایش ایمنی مدار الکتریکی و کاهش خطر آتش سوزی یا برق گرفتگی.
- کنترل چرخش درایو و عملکرد تجهیزات متحرک مانند کمپرسورها، جرثقیل و آسانسور.

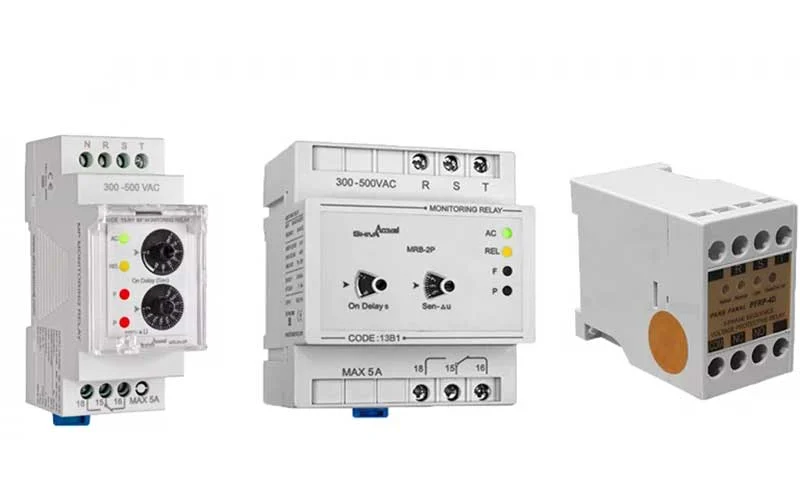

انواع کنترل فاز سه فاز
کنترل فازها با توجه به پیچیدگی و قابلیت تنظیمات، انواع مختلفی دارند که برای نیازهای گوناگون طراحی شده اند.
- کنترل فاز ساده: این نوع معمولاً برای تشخیص قطع شدن یک یا چند فاز و جابجایی توالی فازها به کار می رود و نصب و کاربری آسانی دارد. این مدل برای حفاظت اولیه موتورهای سه فاز و تابلوهای برق صنعتی مناسب است.
- کنترل فاز با تنظیم حساسیت عدم تعادل ولتاژ: علاوه بر تشخیص قطع یا جابجایی فاز، قابلیت تنظیم میزان حساسیت برای عدم تعادل ولتاژ را فراهم می کند. این دستگاه ها حفاظت دقیق تری را در برابر کاهش یا افزایش ولتاژ بیش از حد ارائه می دهند.

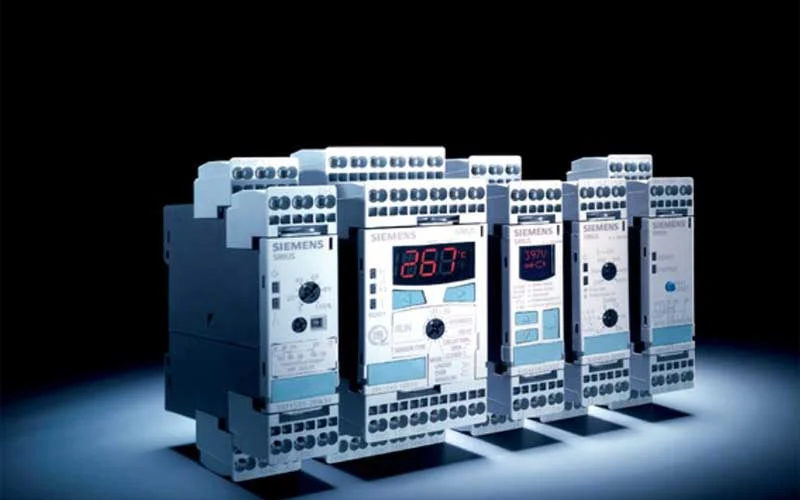

- کنترل فاز دیجیتالی: از تکنولوژی میکروکنترلری بهره می برد و دقت بالایی در اندازه گیری ولتاژ دارد. این مدل ها معمولاً دارای نمایشگر دیجیتال هستند و قابلیت برنامه ریزی دقیق پارامترها و امکان ارتباط با سیستم های مانیتورینگ صنعتی (مانند PLC یا SCADA) را فراهم می کنند. این نوع برای کارخانه ها و صنایع سنگین مناسب است.
- کنترل فاز چند منظوره (مولتی فانکشن): این نوع، ترکیبی از تمام قابلیت های قبلی است و علاوه بر نظارت بر ترتیب فاز، قطع فاز و عدم تعادل ولتاژ، می تواند پارامترهای دیگری مانند فرکانس و هارمونیک ها را نیز کنترل کند. این دستگاه ها برای تجهیزات با حساسیت بالا و مراکز داده استفاده می شوند.
تنظیمات و راهنمای کنترل فاز

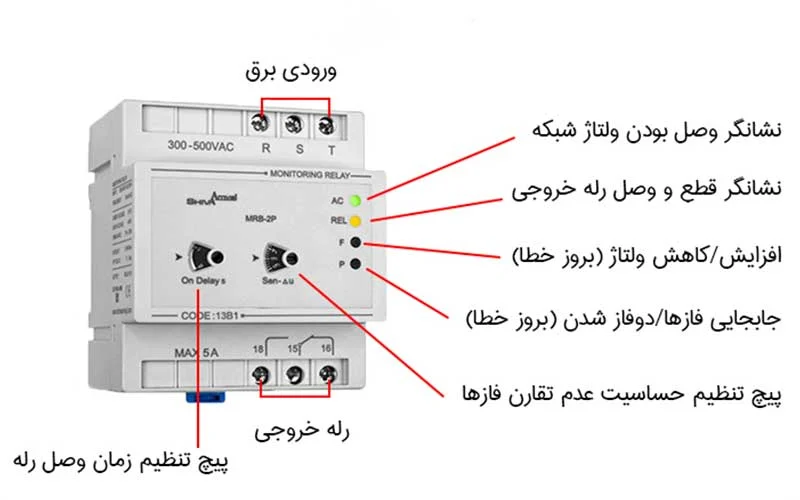

برای اطمینان از عملکرد صحیح دستگاه، تنظیم پارامترهای داخلی اهمیت زیادی دارد. راهنمای کنترل فاز برای بهره برداری بهینه، شامل آشنایی با دکمه های تنظیم روی بدنه دستگاه است.
تنظیم زمان وصل مجدد (On-Delay)
پیچ On Delay یا تأخیر در وصل، برای تنظیم مدت زمان انتظار در هنگام بروز خطا یا زمانی که مدار برای اولین بار روشن می شود، استفاده می شود. تنظیم این تاخیر زمانی مناسب است که احتمال می دهیم قطع فاز یا افت ولتاژ یک اختلال لحظه ای (باگ) باشد. با تنظیم این پیچ می توان از قطع شدن مدار در اثر نویزهای لحظه ای جلوگیری کرد. این گزینه معمولاً بین ۰ تا ۲۴۰ ثانیه قابل تنظیم است.
تنظیم حساسیت عدم تقارن (Sensitivity)
پیچ Sensitivity یا Asymmetry، برای تعیین میزان حساسیت دستگاه در هنگام مقایسه تقارن بین فازها استفاده می شود. تنظیم این دکمه تعیین می کند که اگر اختلاف ولتاژ فازها از یک درصد مشخص فراتر رود، دستگاه جریان را قطع کند. این گزینه معمولاً بین ۷ تا ۱۰۰ درصد قابل تنظیم است. برای مثال، می توان دستگاه را طوری تنظیم کرد که اگر فازها بیش از ۲۰ درصد اختلاف داشتند، جریان برق را قطع نماید.

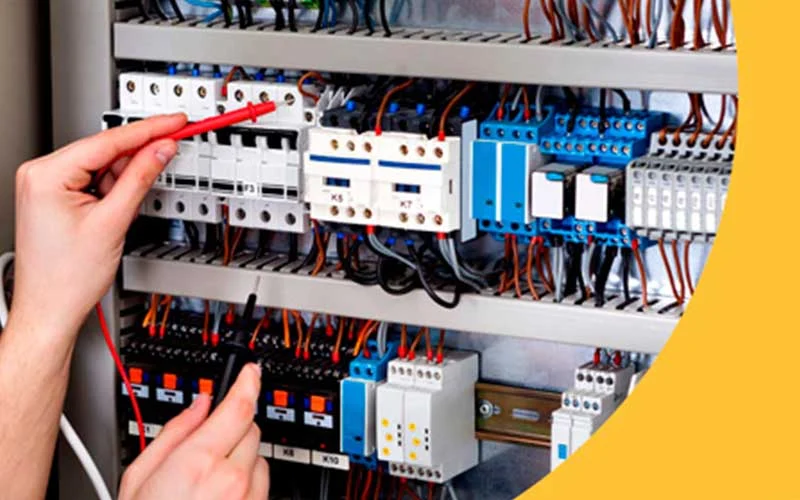

نصب کنترل فاز و مراحل اتصال در تابلو برق
نصب کنترل فاز و نصب کنترل فاز سه فاز یک اقدام تخصصی است که معمولاً درون تابلو برق صنعتی انجام می شود. این رله به صورت تنها به کار نمی رود و برای استفاده از آن حتماً باید یک کنتاکتور در مسیر مصرف کننده قرار داده شود.
مراحل نصب شامل موارد زیر است:
- انتخاب محل نصب: محل نصب باید از رطوبت، گرما و گرد و غبار دور باشد و فضای کافی برای سیم کشی داشته باشد.
- قطع برق: قبل از شروع کار حتماً باید برق قطع شود و با تستر ولتاژ، از قطع بودن برق اطمینان حاصل شود.
- اتصال فازها: سه فاز اصلی (R, S, T یا L1, L2, L3) را به ترمینال های ورودی دستگاه کنترل فاز متصل می کنند. این ترمینال ها برای اندازه گیری ولتاژ هر فاز استفاده می شوند. در برخی مدل ها ترمینال نول (MP) نیز وجود دارد.
- اتصال مدار فرمان: خروجی دستگاه شامل ترمینال های ۱۵ (مشترک یا COM)، ۱۶ (نرمال بسته یا NC) و ۱۸ (نرمال باز یا NO) است.
- ترمینال ۱۵ به ورودی برق مدار فرمان متصل می شود.
- ترمینال ۱۸ (نرمال باز) در حالت عادی که ولتاژها مشکلی ندارند، بسته می شود و به بوبین کنتاکتورها سری می شود تا مدار فعال شود.
- ترمینال ۱۶ (نرمال بسته) در صورت بروز خطا بسته میشود و می توان آن را برای اتصال به آژیر هشدار یا مانیتورینگ PLC استفاده کرد.
در نهایت، پس از نصب کنترل فاز سه فاز و تنظیم حساسیت ها، برق وصل و عملکرد مدار تحت بار واقعی بررسی می شود تا از ایمنی کامل سیستم اطمینان حاصل شود.
