📌 کنترل فاز چیست؟
کنترل فاز یا رله کنترل فاز (Phase Failure/Voltage Protection Relay) یک قطعه حفاظتی در تابلوهای برق صنعتی است که وضعیت شبکهی سهفاز را پایش میکند و در صورت بروز خطاهای برق، خروجی فرمان را قطع یا وصل میکند تا از تجهیزاتی مثل الکتروموتور یا بارهای حساس محافظت شود.

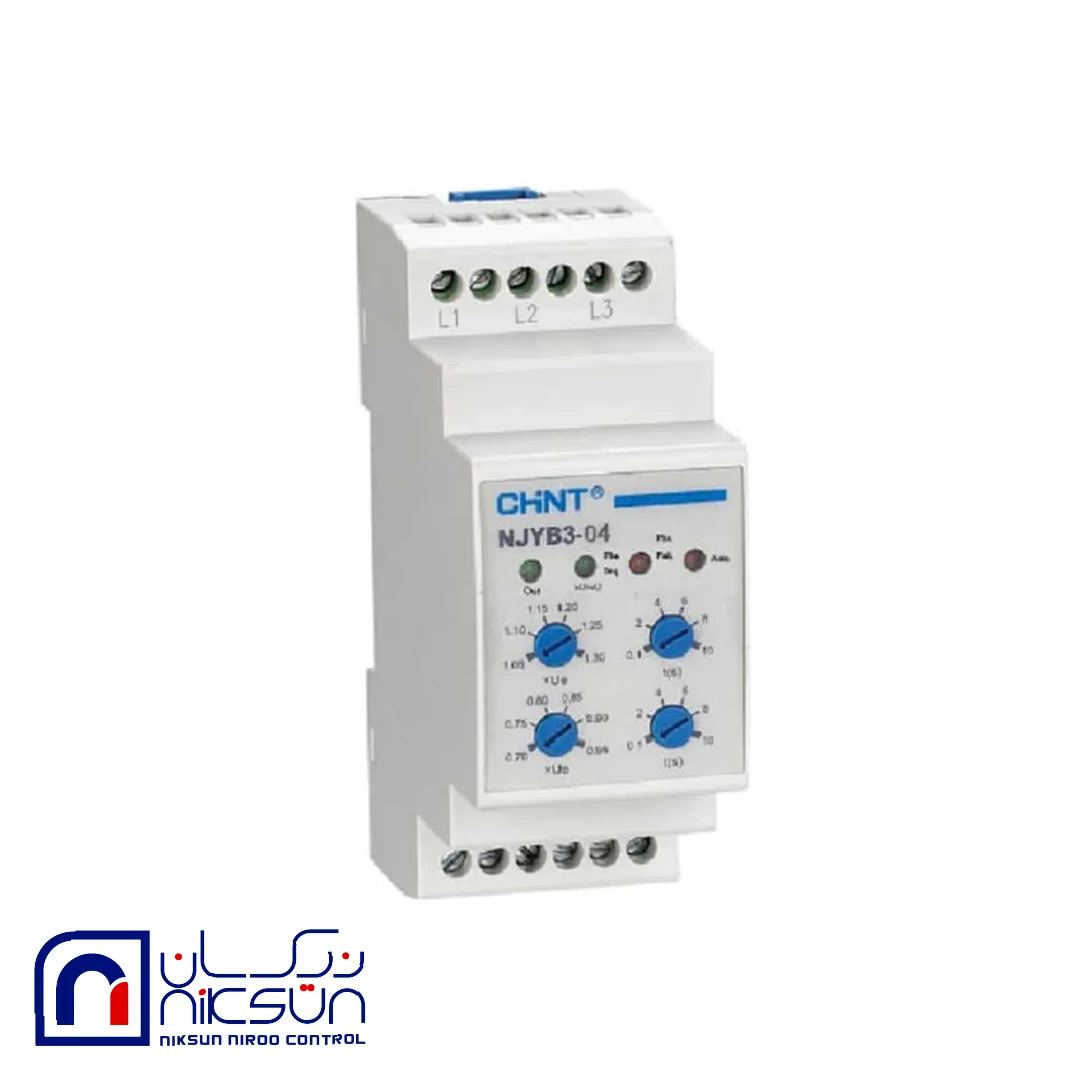

📌 معرفی مدل NJYB3-08/AC/380
مدل NJYB3-08/AC/380 از خانواده رلههای حفاظتی NJYB3 شرکت CHINT (چینت / چانت) است که برای سیستمهای سهفاز 380 ولت AC طراحی شده و به عنوان کنترل فاز 4 چراغه شناخته میشود.
✅ وظایف اصلی این کنترل فاز
این دستگاه وظایف زیر را انجام میدهد:
✔️ محافظت در برابر افزایش ولتاژ (OV – Over Voltage)
✔️ محافظت در برابر کاهش ولتاژ (UV – Under Voltage)
✔️ تشخیص قطع یا عدم حضور یکی از فازها
✔️ تشخیص جابجایی ترتیب فازها (Phase Sequence)
✔️ تشخیص عدم تقارن ولتاژ در فازها (Unbalance)
✔️ قطع سریع مدار در صورت خطا
✔️ قطع در اثر نوسانات و شوکهای متوالی برق
این عملکردها باعث میشود تجهیزاتی مانند الکتروموتورها و بارهای صنعتی در برابر خطرات ناشی از اختلالات شبکه محافظت شوند.
🛠️ نحوه کار و اتصال
🔹 این کنترل فاز دارای 6 ترمینال برای اتصال به برق سهفاز (L1, L2, L3) است.
🔹 پس از اتصال به شبکه و روشن شدن، اگر خطا تشخیص داده نشود رله فعال میشود و مدار فرمان را وصل میکند.
🔹 اگر خطایی رخ دهد، رله خروجی را قطع کرده و معمولاً با LED وضعیت خطا را نمایش میدهد.
🔧 تنظیمات و ویژگیها
📌 LED نمایشگر وضعیت
این مدل معمولاً دارای 4 چراغ LED برای نمایش وضعیتهای مختلف شبکه و نوع خطا است.
📌 پیچ یا تنظیمات قابل تنظیم
روی دستگاه پیچهایی برای تنظیم موارد زیر تعبیه شده است:
✔ تنظیم حد افزایش ولتاژ
✔ تنظیم حد کاهش ولتاژ
✔ تنظیم عدم تقارن فاز
✔ تنظیم تاخیر عملکرد رله در حالت خطا
این کار باعث میشود میتوان عملکرد دستگاه را مطابق شرایط شبکه تنظیم کرد.
📌 عمر مفید
➡ عمر الکتریکی حدود 100,000 بار عمل
➡ عمر مکانیکی حدود 1,000,000 بار عمل
📌 میکروپروسسوری
این کنترل فاز از سیستم کنترل دیجیتال (میکروپروسسوری) استفاده میکند تا وضعیت ولتاژ و خطاها را با دقت بیشتری تشخیص دهد.
📊 کاربردها
🔹 تابلوهای برق صنعتی
🔹 سیستمهای کنترل موتور (اعم از پمپ، فن و …)
🔹 تابلوهای کنترل بارهای حساس به ولتاژ و فاز
🔹 کارخانجات، دستگاههای صنعتی و برق سهفاز
📌 نکات مهم هنگام انتخاب
✔ مطمئن شوید که ولتاژ نامی 380VAC مناسب شبکه شما باشد.
✔ در نصب، ترتیب فازها را صحیح متصل کنید تا دستگاه به درستی عملکرد دهد.
✔ بعد از تنظیم مقادیر مرجع، تست عملکرد و بازخورد LEDها به درستی باید انجام شود.
