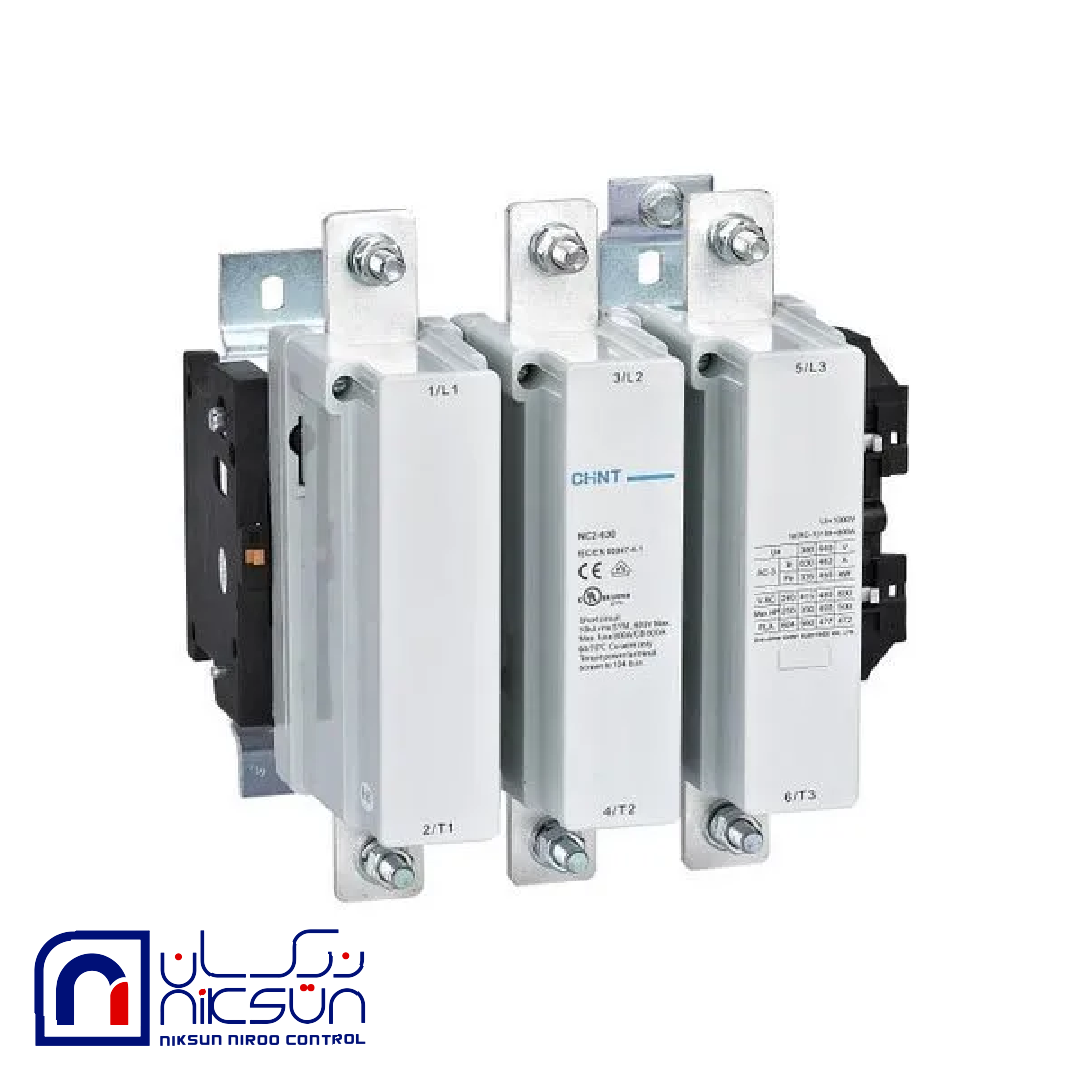

کنتاکتور 630 آمپر، 335 کیلووات، برند CHINT بوبین VAC 220 مدل NC2-630

کاتالوگ محصول

NC2-General Purpose AC Contactors-catalog

🎯 کاربردهای کنتاکتور NC2

• راه‌اندازی و قطع موتورهای الکتریکی (سه‌فاز)

• کنترل بارهای مقاومتی (هیتر، کوره، بانک مقاومت)

• استفاده در مدارهای:

  • مستقیم (DOL)

  • چپ‌گرد / راست‌گرد

  • ستاره – مثلث

• فرمان‌پذیری توسط:

  • شستی

  • تایمر

  • PLC

⚙️ مشخصات کلی سری NC2

(ممکن است بسته به مدل دقیق کمی تفاوت داشته باشد)

• نوع: کنتاکتور مغناطیسی

• استاندارد: IEC 60947

• کلاس کاری:

  • AC-3 → موتور

  • AC-1 → بار مقاومتی

• جریان نامی (بسته به مدل): از حدود 9A تا بیش از 95A

• ولتاژ بوبین:

  • AC 220V / 380V / 110V

  • DC 24V / 110V

• تعداد پل‌ها: معمولاً 3 پل قدرت

🔧 اجزای اصلی کنتاکتور NC2

1. بوبین (Coil)
   با اعمال ولتاژ، کنتاکتور جذب می‌شود.

2. کنتاکت‌های قدرت
   عبور جریان اصلی بار (L1, L2, L3)

3. کنتاکت‌های کمکی
   معمولاً 1NO یا 1NO+1NC برای مدار فرمان

4. محفظه عایقی
   مقاوم در برابر حرارت و جرقه

🧩 تفاوت NC2 با سری‌های دیگر چینت

• در مقایسه با NC1:
  NC2 معمولاً قدرت قطع بالاتر و طراحی صنعتی‌تر دارد.

• در مقایسه با CJX2:
  CJX2 معادل اقتصادی‌تر است، NC2 سنگین‌کارتر محسوب می‌شود.

✅ مثال کاربردی

برای یک موتور سه‌فاز 15 کیلووات:

• انتخاب: NC2 مناسب با جریان موتور

• بوبین: AC 220V (فرمان از شستی یا PLC)

• همراه با:

  • رله حرارتی (Overload)

  • فیوز یا کلید اتوماتیک در ورودی

⚠️ نکات مهم در انتخاب NC2

• تطابق جریان نامی کنتاکتور با جریان موتور

• انتخاب صحیح ولتاژ بوبین

• توجه به کلاس کاری (AC-3 یا AC-1)

• استفاده حتماً همراه رله حرارتی برای موتور
