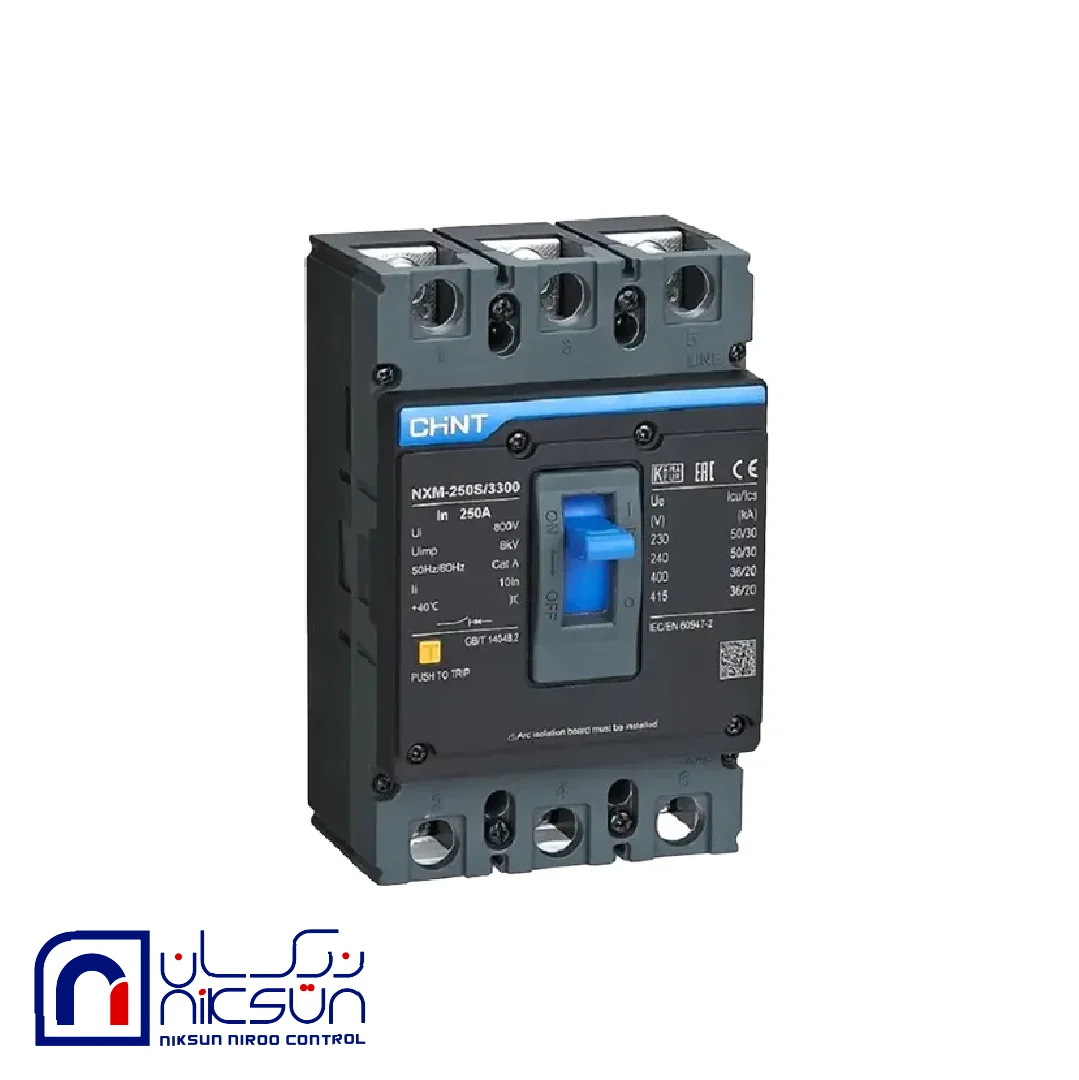

سری NXM
-
سری NXM از CHINT در واقع MCCB (مولدِد کیس کلید اتوماتیک / Moulded Case Circuit Breaker) است.
-
وظیفهی اصلی آن: حفاظت مدارهای قدرت در ولتاژ پایین در برابر خطاهایی مثل اضافهبار (overload)، اتصال کوتاه (short-circuit) و حتی undervoltage (کاهش ولتاژ) است.
مشخصات فنی و تنوع در سری NXM
چند ویژگی مهم سری NXM:
-
فریم سایز (Frame Size): کلیدهای NXM در فریمهای مختلف عرضه میشوند — از حدود 63 آمپر تا 1600 آمپر.
-
ولتاژ کاری نامی (Rated operational voltage): مناسب برای شبکههای معمول: 220/230/240V، 380/400/415V و حتی تا 690V.
-
تعداد پل (Poles): 3p
-
نوع رله / مکانیزم قطع / رهاسازی: معمولاً از نوع حرارتی-مغناطیسی (thermal-magnetic) هستند، اما بعضی مدلها هم با رله الکترونیکی عرضه میشوند.
-
نوع نصب: هم در حالت “فیکس” (ثابت) و هم “پلاگ-این” (plug-in) موجود هستند.
کاربردهاNXM-MCCB-Catalog
سری NXM برای استفاده در سیستمهای توزیع برق با بار بالا مناسب است — از تابلوهای ساختمان، تأسیسات صنعتی، موتورها، تابلوهای توزیع برق و مدارهایی که نیاز به حفاظت در برابر اضافهبار و اتصال کوتاه دارند.
همچنین چون تنوع بالایی در جریان نامی و پل دارد، هم برای مدارهای سبکتر (مثل 63–125 A) مناسب است و هم برای مدارهای قویتر (تا چند صد یا هزار آمپر) — بنابراین قابلیت استفاده منعطف و گسترده دارد.
نکات مهم در انتخاب
-
باید بر اساس جریان مورد نیاز مدار (یا بار سیستم) فریم NXM مناسب انتخاب شود (مثلاً 125 A، 250 A، 630 A و غیره).
-
اگر مدار حساس به قطع یا دارای موتور است، توجه به ظرفیت قطع (breaking capacity) مهم است — یعنی توانایی کلید در قطع جریان خطا (short-circuit).
-
نوع رله (حرارتی-مغناطیسی یا الکترونیکی) و تعداد پل هم باید با مشخصات مدار و بار تطابق داشته باشد.
-
نصب صحیح و استاندارد (ولتاژ کاری، نوع فاز، تعداد پل، سیمبندی و …) اهمیت دارد تا عملکرد کلید صحیح و ایمن باشد
