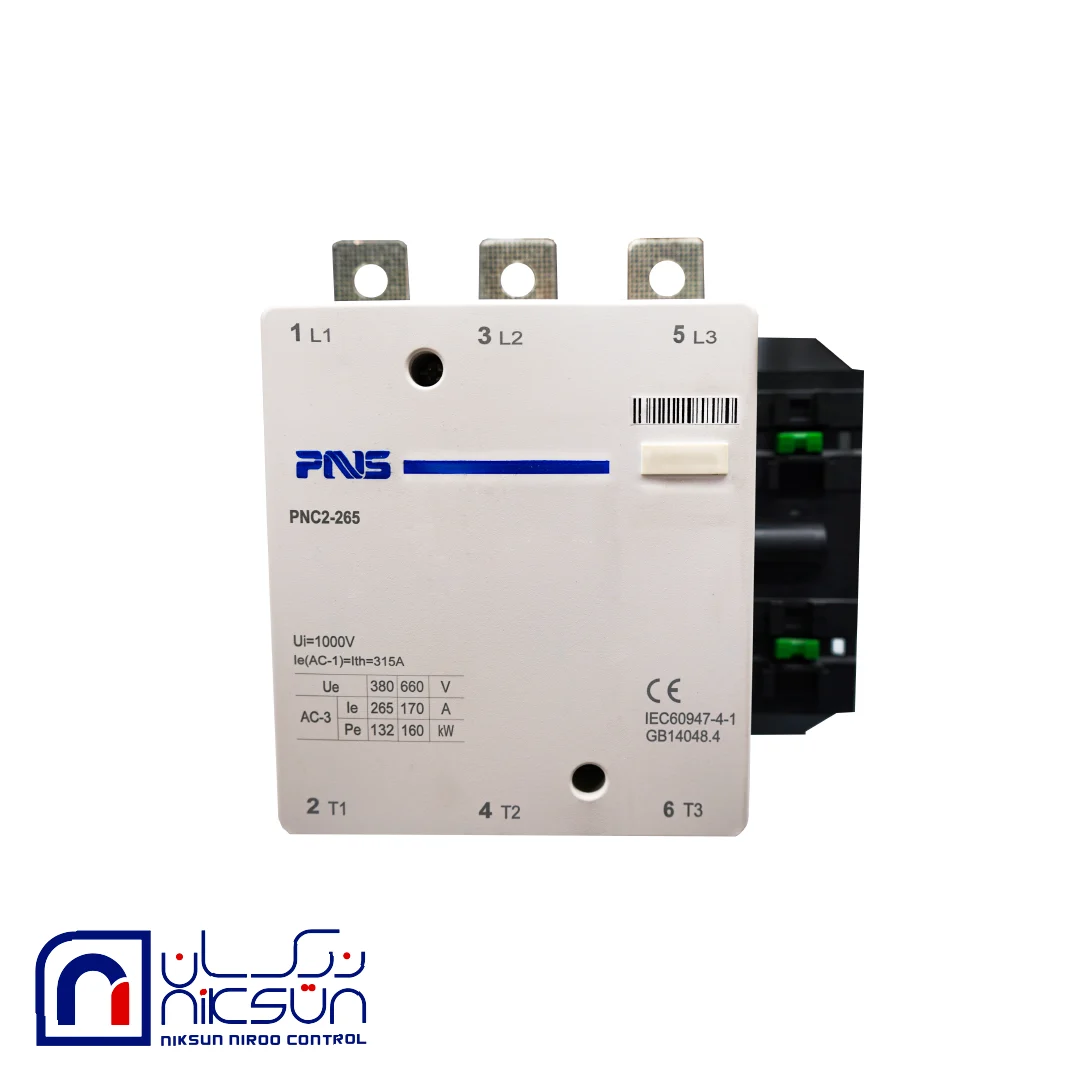

کنتاکتور 265 آمپر، 132 کیلووات، بوبین VAC 220،مدل PNC2

🔌 معرفی کلی سری PNC – PNS Electric

✔️ سری PNC یکی از رده‌های کنتاکتور صنعتی برند PNS Electric است که برای قطع و وصل بارهای الکتریکی در مدارهای قدرت و فرمان طراحی شده است. این کنتاکتورها مطابق با استاندارد بین‌المللی IEC/EN 60947-4-1 ساخته می‌شوند و مناسب کنترل موتورهای القایی و سایر بارهای سه‌فاز می‌باشند.

⚙️ مشخصات فنی سری PNC

📌 استاندارد طراحی: IEC/EN 60947-4-1 (استاندارد جهانی برای کنتاکتورها)
📌 رنج جریان نامی: حدود 9 تا 95 آمپر (برای سری PNC)
📌 تیپ عملکردی: AC-1، AC-3، AC-4 (براساس نوع کاربرد بار)
📌 توان راه‌اندازی موتور: در حدود 4 تا 45 کیلووات (بسته به جریان)
📌 ولتاژ بوبین: معمولاً در ولتاژهای 24، 48، 110، 220 و 380 ولت AC (بسته به مدل)
📌 تعداد پل‌ها: 3 پل قدرت (برای بارهای سه‌فاز)
📌 کنتاکت‌های کمکی:

• در مدل‌های تا 32 A: یک کنتاکت کمکی (۱NO)

• در مدل‌های 40 A تا 95 A: یک کنتاکت باز + یک بسته (۱NO+۱NC)

🛠️ سری PNC2 (برای جریان‌های بالاتر)

✔️ در کنار سری PNC، سری PNC2 نیز در محصولات PNS وجود دارد که برای کاربردهای بسیار سنگین‌تر طراحی شده‌اند:
📌 رنج جریان نامی: حدود 115 تا 630 آمپر
📌 توان نامی: از حدود 55 تا 450 کیلووات
📌 ولتاژ بوبین: معمولاً 220 ولت AC
📌 استاندارد: IEC/EN 60947-4-1

📌 نمونه‌های عملی از کاربردهای سری PNC

🔹 **PNC 9 A:**适 برای موتورهای کوچک و بارهای سبک در تابلوهای صنعتی کوچک یا ساختمانی (مثلاً موتور تا ~4 kW)
🔹 PNC 12 A و 18 A: مناسب کنترل فن، پمپ و بارهای متوسط در سیستم‌های مختلف
🔹 PNC 32 A تا 50 A: کاربردهای عمومی صنعتی با بارهای متوسط، مانند کنترل پمپ‌ها و موتورهای ~15–22 kW
🔹 PNC 80 A و 95 A: مناسب برای موتورهای بزرگ و بارهای سنگین در صنایع و اتوماسیون سنگین‌تر

🧩 مزایا و نکات مهم

🔸 استاندارد بین‌المللی: طراحی مطابق IEC تضمین کیفیت و تطبیق با استانداردهای صنعتی دارد.
🔸 گستره جریان متنوع: از بارهای سبک تا سنگین را پوشش می‌دهد.
🔸 امکان نصب بی‌متال و جانبی: می‌توان با بی‌متال (برای حفاظت موتور)، تایمر و کنتاکت کمکی اضافی ترکیب کرد.
🔸 قابلیت انتخاب بوبین در ولتاژهای AC مختلف: برای مطابقت با مدار فرمان موجود.
