توضیح
🎯 کاربردهای شینه کمکی NM8
-
اتصال چند کابل قدرت به یک پل کلید
-
افزایش فاصله و دسترسی بهتر به ترمینالهای ورودی/خروجی کلید
-
اتصال مستقیم به شینه اصلی تابلو (Busbar Panel)
-
مرتبسازی و افزایش ایمنی و زیبایی تابلو
⚙️ انواع شینه کمکی NM8
بسته به سایز و جریان کلید:
-
شینه کمکی ورودی
-
شینه کمکی خروجی
-
ست سهفاز یا چهارپل (3P / 4P)
-
مخصوص مدلهای:
-
NM8-100
-
NM8-250
-
NM8-400
-
NM8-630
-
NM8-800 / 1250
-
هر سایز کلید شینه مخصوص خودش را دارد و قابل جایگزینی نیست.

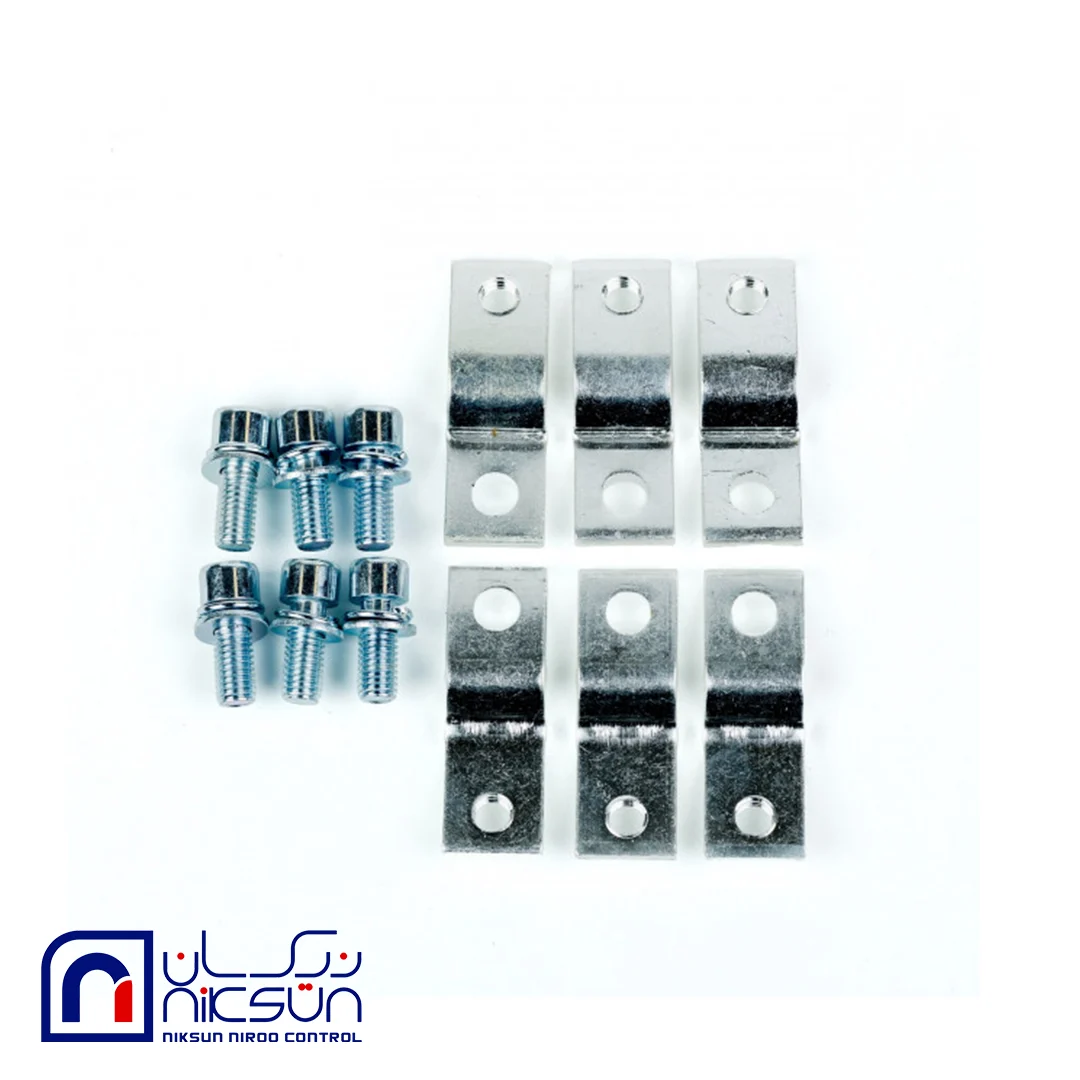

🔧 محل و نحوه نصب
-
روی ترمینالهای بالایی یا پایینی کلید NM8 بسته میشود
-
با پیچهای استاندارد کارخانهای
-
قابلیت نصب در دو حالت:
-
ورودی از بالا – خروجی از پایین
-
ورودی از پایین – خروجی از بالا
-
✅ مزایای استفاده از شینه کمکی
-
کاهش فشار مکانیکی روی کابلها
-
توزیع یکنواخت جریان و کاهش نقطه داغ
-
نصب سریعتر نسبت به کابل مستقیم
-
مناسب برای جریانهای بالا
📌 تفاوت با تجهیزات مشابه
| تجهیز | کاربرد |
|---|---|
| شینه کمکی | اتصال و توزیع جریان قدرت |
| کنتاکت کمکی | ارسال سیگنال کنترلی |
| موتور کلید | قطع و وصل اتوماتیک |
| شینه اصلی تابلو | توزیع جریان بین چند کلید |
⚠️ نکات مهم انتخاب
-
تطابق دقیق با مدل و آمپراژ NM8
-
در نظر گرفتن حداکثر جریان و سطح مقطع شینه
-
رعایت فاصله عایقی و درجه حفاظت تابلو
-
استفاده از شینه با آبکاری قلع برای جلوگیری از اکسیداسیون
🧠 مثال کاربردی
در یک تابلو توزیع 630A:
-
ورودی از شینه اصلی تابلو
-
اتصال به NM8-630 با شینه کمکی ورودی
-
خروجی به کابلهای مصرفکننده با شینه کمکی خروجی
