توضیح

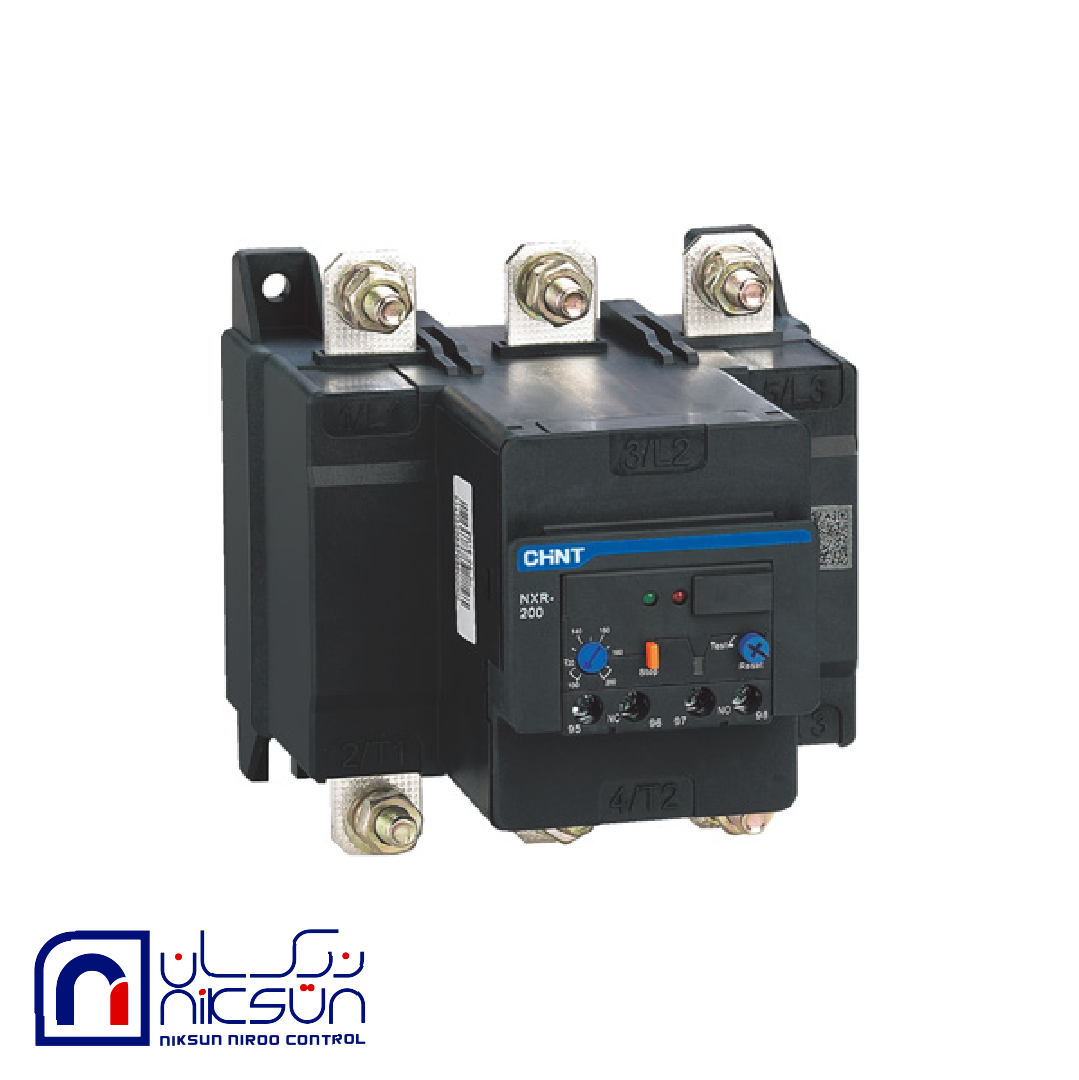

📌 بیمتال CHINT NXR-200
Nxr‑100 23‑32a Thermal Overload Relay For Chint
(مثال از خانواده شبیه — مدل NXR-200 نسخه بزرگتر)
🔧 بیمتال (رله حرارتی) چیست؟
بیمتال یا رله حرارتی اضافهبار یک قطعه حفاظتی در مدارهای موتورهای سهفاز است که از دو فلز با ضریب انبساط متفاوت (بیمتال) تشکیل شده و برای محافظت موتور در برابر اضافهبار یا جریان بیش از حد، قطع فاز و جلوگیری از سوختن موتور استفاده میشود. وقتی جریان از مقدار تنظیمشده بیشتر شود، بیمتال گرم شده و مدار را قطع میکند تا موتور آسیب نبیند.
📌 CHINT NXR-200 – مشخصات و کاربرد
🔹 نوع محصول: رله حرارتی / ترمال اورلود (Thermal Overload Relay)
🔹 سری: NXR (سری NXR مخصوص حفاظت موتور)
🔹 نام کامل: Thermal Overload Relay NXR-200
🔹 کاربرد: محافظت از موتورهای سهفاز AC در برابر اضافهبار و قطع فاز
🔹 محدوده جریان قابل تنظیم: تقریباً 80-200 آمپر (بسته به مدل دقیق)
🛠️ ویژگیهای اصلی NXR-200
✔ مناسب برای موتورهای AC سهفاز با فرکانس 50/60 Hz و ولتاژ تا 690 V
✔ حفاظت در برابر اضافهبار و قطع فاز
✔ تنظیم جریان قابل تنظیم برای سازگاری با موتورهای مختلف
✔ دارای جبران دما و نمایش عملکرد (trip indication)
✔ دکمه تست و توقف برای عملکرد آسان در آزمایش و نگهداری
✔ بازنشانی دستی (manual reset) (برخی مدلها فقط دستی هستند)
✔ استانداردهای مطابقت: IEC/EN 60947-4-1 و IEC/EN 60947-5-1
🧱 طرز کار مختصر
رلههای حرارتی NXR-200 از عناصر بیمتال سهفازی تشکیل شدهاند. وقتی جریان موتور بالاتر از مقدار تنظیمشده شود، عناصر بیمتال گرم شده و باعث باز شدن تماسها میشوند تا مدار قطع شود و از موتور محافظت کند. این عملکرد کاملاً غیرالکترونیکی (بیمتال) است و نیازی به سنسورهای الکترونیکی پیچیده ندارد.
📌 نصب و سازگاری
• نصب مستقل (خارج از کنتاکتور) برای سریهای بزرگ مثل NXR-200 و NXR-630
• قابل استفاده با انواع کنتاکتورهای مناسب رنج جریان
• دارای کنتاکت کمکی (NO + NC) برای سیگنال به کنترلر یا PLC در صورت نیاز (برخی مدلها)
✅ خلاصه کاربرد
➡ برای محافظت موتور در تابلوهای فرمان
➡ جلوگیری از سوختن موتور در اثر اضافهبار
➡ جلوگیری از کارکرد در صورت قطعی یا عدم تقارن فاز
➡ تنظیم دقیق جریان حفاظتی مطابق با موتور
