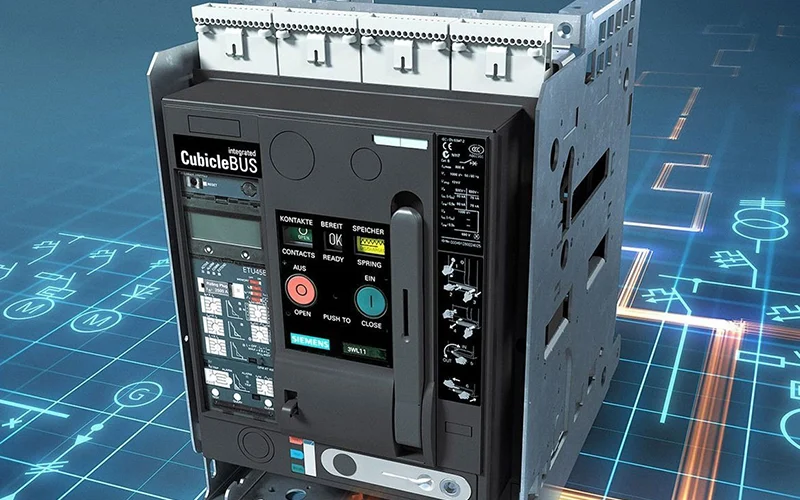

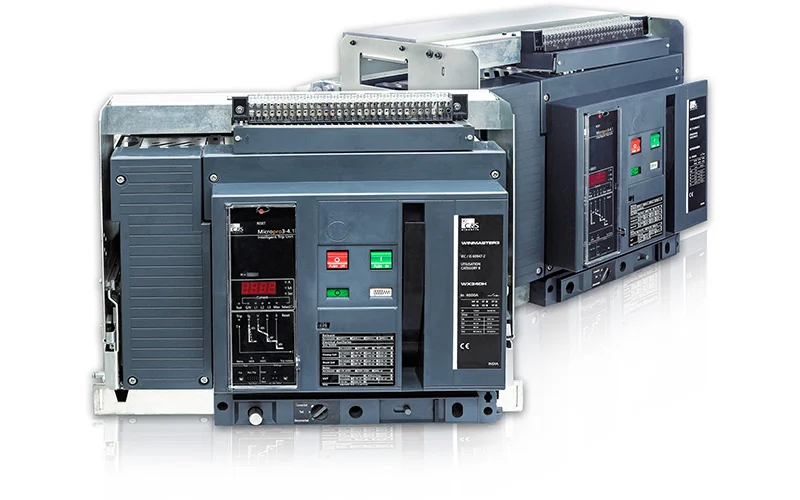

کلید هوایی چیست

حفاظت از شبکه های برق در صنایع بزرگ و سیستم های توزیع انرژی اهمیت بسیار زیادی دارد. تجهیزات برقی همواره در معرض خطاهایی مثل اتصال کوتاه، اضافه بار و افت ولتاژ قرار می گیرند که این خطاها خسارت های سنگینی به بار می آورند. مهندسان برق برای جلوگیری از این آسیب ها از قطع کننده های قدرتمندی استفاده می کنند. کلید هوایی یکی از حیاتی ترین این تجهیزات در سیستم های فشار ضعیف و متوسط محسوب می شود. این دستگاه نه تنها جریان برق را قطع و وصل می کند، بلکه وظیفه پایش مداوم پارامترهای شبکه را بر عهده دارد تا پایداری و امنیت سیستم را تضمین نماید.

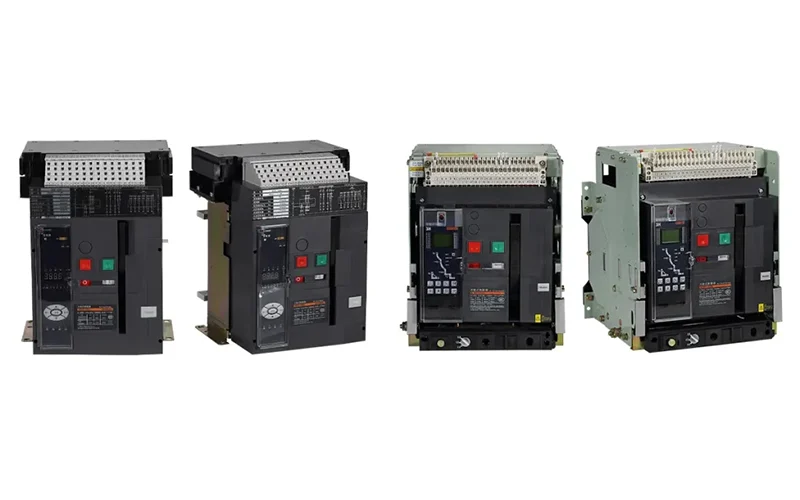

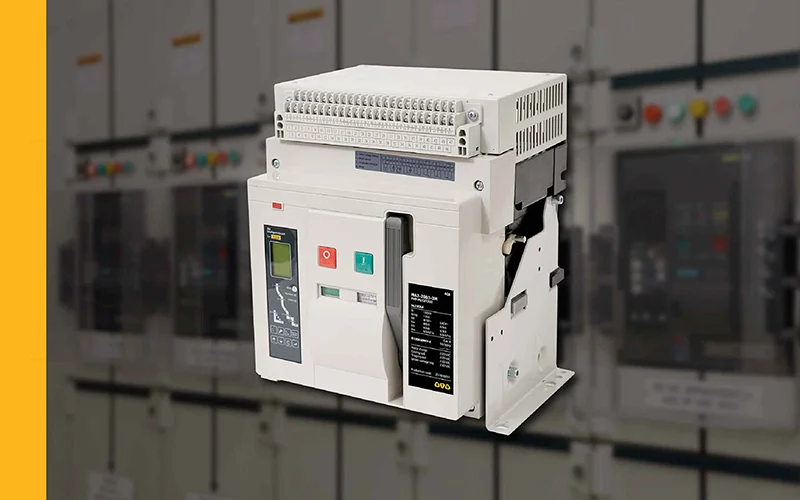

کلید acb چیست و چه کاربردی در صنعت دارد؟

بسیاری از متخصصان در نقشه ها و کاتالوگ های فنی با عبارت ACB روبرو می شوند. اما واقعا کلید acb چیست و چه تفاوتی با سایر بریکرها دارد؟ عبارت ACB مخفف Air Circuit Breaker است. این تجهیز نوعی کلید اتوماتیک فشار ضعیف می باشد که در آمپراژهای بسیار بالا، معمولا از 630 تا 6300 آمپر، فعالیت می کند. نامگذاری این دستگاه به محیط اطفای جرقه آن بر می گردد. در این کلیدها، هوا به عنوان محیط اصلی برای خاموش کردن قوس الکتریکی یا آرک ناشی از قطع جریان عمل می کند. هوا در اینجا نقش یک دی الکتریک قدرتمند را ایفا می کند که با افزایش طول مسیر جرقه و خنک کردن پلاسما، جریان را در کسری از ثانیه قطع می نماید.

ساختار و اجزای تشکیل دهنده کلید هوایی

یک کلید هوایی از ترکیب پیچیده قطعات مکانیکی و الکترونیکی ساخته می شود که هر کدام وظیفه ای خاص را دنبال می کنند. اجزای بیرونی دستگاه شامل دکمه های قطع و وصل، نشانگر وضعیت کنتاکت ها، نمایشگر دیجیتال واحد حفاظت و اهرم شارژ فنر می باشد. در بخش داخلی، ساختار کلید شامل کنتاکت های اصلی، کنتاکت های جرقه زن، محفظه های جرقه گیر و مکانیزم های تریپ است.

کنتاکت های اصلی معمولا از جنس مس با روکش نقره هستند تا کمترین مقاومت را در برابر عبور جریان داشته باشند. کنتاکت های جرقه زن یا ارکینگ نیز وظیفه هدایت جرقه به سمت محفظه های مخصوص را بر عهده دارند تا کنتاکت های اصلی از آسیب مصون بمانند.

نحوه عملکرد کلید هوایی در زمان بروز خطا

فرآیند عملکرد این تجهیز با تشخیص خطا توسط واحد میکروپروسسوری آغاز می شود. زمانی که جریانی بیش از حد مجاز از مدار عبور کند، واحد حفاظت فرمان قطع را به مکانیزم مکانیکی صادر می نماید. در این لحظه، فنر شارژ شده انرژی خود را آزاد می کند و کنتاکت ها با سرعت زیاد از هم جدا می شوند. با جدایی کنتاکت ها، یک قوس الکتریکی شدید بین آن ها ایجاد می شود.

کلید هوایی این جرقه را به سمت محفظه های جرقه گیر که از جنس سیلیس یا آزبست هستند هدایت می کند. این صفحات مشبک، جرقه بزرگ را به جرقه های بسیار کوچک تقسیم می کنند و با خنک کردن سریع آن ها، از بازگشت جریان جلوگیری می نمایند.

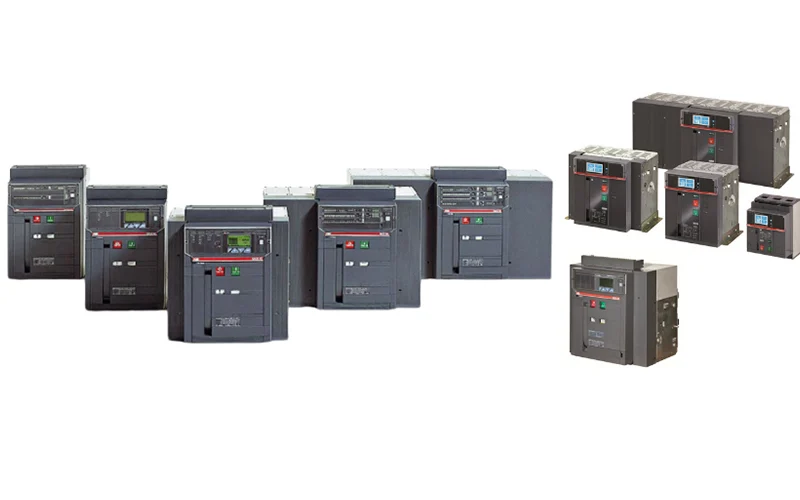

انواع کلید هوایی

تولیدکنندگان این تجهیزات را در انواع مختلفی برای پاسخگویی به نیازهای متنوع صنعتی طراحی می کنند. یکی از دسته بندی های اصلی بر اساس نوع نصب است. کلیدهای ثابت یا فیکس به طور مستقیم در تابلو برق نصب می شوند و قابلیت جابجایی ندارند. در مقابل، کلیدهای کشویی بر روی یک ریل یا پایه مخصوص قرار می گیرند که امکان خارج کردن کلید برای سرویس و نگهداری بدون قطع شینه های اصلی را فراهم می سازد.

همچنین این کلیدها به صورت سه پل (برای شبکه های سه فاز) و چهار پل (دارای ترمینال نول) تولید می شوند. کلیدهای چهار پل در سیستم هایی که نیاز به حفاظت کامل نول دارند اهمیت دوچندانی پیدا می کنند.

کاربردهای گسترده کلید هوایی در صنایع

به دلیل قدرت قطع بسیار بالا و دقت در عملکرد، استفاده از این بریکرها در نقاط حساس شبکه توزیع ضروری است. این دستگاه ها معمولا در ورودی اصلی تابلوهای برق فشار ضعیف در کارخانجات سیمان، فولاد، صنایع نفت و گاز و پتروشیمی نصب می شوند. نیروگاه ها و پست های برق نیز برای کنترل تجهیزات کمکی و حفاظت از ترانسفورماتورهای قدرت و ژنراتورها از کلید هوایی استفاده می کنند. در ساختمان های تجاری بزرگ، بیمارستان ها و دیتاسنترها که تداوم برق رسانی حیاتی است، این کلیدها وظیفه مدیریت چنج اور بین برق شهر و دیزل ژنراتور را با امنیت کامل انجام می دهند.

مزایای کلید هوایی نسبت به سایر قطع کننده ها

مقایسه این تجهیز با کلیدهای اتوماتیک کمپکت (MCCB) نشان دهنده برتری های فنی واضحی است. عمر مفید یک کلید هوایی تقریبا دو برابر کلیدهای کمپکت برآورد می شود. همچنین این کلیدها قدرت قطع جریانی بسیار بالاتری دارند که گاهی تا 150 یا 200 کیلوآمپر نیز می رسد.

یکی از مهم ترین مزایا، قابلیت سلکتیویتی یا تقدم قطع است. این ویژگی اجازه می دهد تا در صورت بروز خطا در یک بخش کوچک از شبکه، تنها کلید مربوط به همان قسمت عمل کند و برق سایر بخش های کارخانه قطع نشود. این موضوع از توقف بی مورد خطوط تولید جلوگیری می کند و بهره وری را افزایش می دهد.

واحد حفاظت میکرولوژیک و انواع حفاظت ها

قلب تپنده و بخش هوشمند دستگاه، واحد حفاظت الکترونیکی یا میکرولوژیک آن است. این واحد با استفاده از ترانسفورماتورهای جریان داخلی، همواره میزان جریان عبوری را اندازه می گیرد. حفاظت های استاندارد در این کلیدها با نماد LSIG شناخته می شوند.

حرف L نشان دهنده حفاظت در برابر اضافه بار (زمان طولانی)، S نشان دهنده حفاظت در برابر اتصال کوتاه (زمان کوتاه)، I بیانگر حفاظت در برابر اتصال کوتاه لحظه ای و G نماد حفاظت در برابر خطای اتصال به زمین است. میکرولوژیک های پیشرفته تر می توانند پارامترهایی مثل ولتاژ، توان، فرکانس و حتی هارمونیک های شبکه را نیز اندازه گیری و نمایش دهند.

تجهیزات جانبی و رله های کاربردی

برای ارتقای قابلیت های کلید هوایی و امکان کنترل از راه دور، نصب تجهیزات جانبی ضرورت دارد. رله شنت یکی از این قطعات است که با دریافت یک سیگنال الکتریکی لحظه ای، کلید را از راه دور قطع می کند. رله آندر ولتاژ نیز در صورتی که ولتاژ شبکه از حد معینی کمتر شود، فرمان قطع کلید را صادر می نماید تا تجهیزات آسیب نبینند. موتور الکتریکی تجهیز دیگری است که فنر وصل کلید را به صورت اتوماتیک شارژ می کند. کنتاکت های کمکی و خطا نیز وضعیت فعلی کلید را به سیستم های مانیتورینگ یا PLC گزارش می دهند.

چالش ها و نکات نگهداری کلید هوایی

مانند هر تجهیز صنعتی دیگری، این کلیدها نیز نیاز به مراقبت مداوم دارند. ابعاد بزرگ و وزن زیاد این دستگاه ها فضای قابل توجهی را در تابلو برق اشغال می کند. در زمان اطفای جرقه، گازهای ناشی از قوس الکتریکی تولید می شوند که باید از طریق مجاری خروجی به بیرون هدایت گردند. همچنین تجهیزاتی مثل مکانیزم های مکانیکی و فنرها باید به صورت دوره ای روانکاری و بازرسی شوند تا در لحظات بحرانی دچار گیر مکانیکی نشوند. نشت فشار هوا در مدل های خاص (Air Blast) یا شل شدن اتصالات لوله های هوا نیز می تواند عملکرد دستگاه را مختل نماید.

راهنمای انتخاب و خرید برندهای معتبر

در بازار ایران برندهای متنوعی حضور دارند که هر کدام ویژگی های خاص خود را ارائه می دهند. برندهای اروپایی مثل اشنایدر الکتریک و زیمنس به دلیل تکنولوژی بسیار پیشرفته در واحدهای میکرولوژیک و قابلیت اطمینان فوق العاده در صنایع حساس شناخته می شوند. برندهای کره ای مانند هیوندای و ال اس نیز به دلیل تعادل مناسب بین کیفیت و قیمت، محبوبیت بالایی در پروژه های صنعتی و ساختمانی دارند. در زمان انتخاب باید به جریان نامی مورد نیاز، قدرت قطع سیستم در محل نصب، نوع واحد حفاظت و دسترسی به لوازم جانبی توجه کافی داشت.

تهیه تجهیزات برق صنعتی از شرکت نیکسان

تامین قطعات اصلی و باکیفیت، دغدغه همیشگی مهندسان و مدیران صنایع است. شرکت نیکسان به عنوان مرجع تخصصی فروش تجهیزات برق صنعتی و اتوماسیون، طیف وسیعی از محصولات برتر جهانی را فراهم آورده است. در سبد محصولات نیکسان می توان انواع کلید هوایی (ACB)، کلید اتوماتیک (MCCB)، اینورترها، سافت استارترها و تجهیزات بانک خازنی را مشاهده کرد.

فروشگاه نیکسان با ارائه مشاوره فنی تخصصی، ضمانت اصالت کالا و ارسال سریع به سراسر کشور، تجربه خریدی مطمئن را برای مشتریان رقم می زند. فرآیند ثبت سفارش در نیکسان بسیار ساده طراحی شده است تا مشتریان در کمترین زمان به قطعات مورد نیاز خود دسترسی پیدا کنند. برای ارتقای امنیت و بهینه سازی سیستم های برق صنعتی، محصولات معتبر و باکیفیت نیکسان انتخابی مطمعن محسوب می شوند. همین حالا می توان با مراجعه به وبسایت نیکسان از کاتالوگ محصولات دیدن کرد و با کارشناسان فروش تماس گرفت.

سوالات متداول

1. چرا به این تجهیز کلید هوایی می گویند؟ علت این نامگذاری به مکانیزم خاموش کردن جرقه در محیط هوای آزاد بر می گردد که در آن هوا به عنوان عایق و خنک کننده جرقه عمل می کند.

2. تفاوت کلید فیکس و کشویی در چیست؟ کلید فیکس به صورت ثابت نصب می شود، اما کلید کشویی روی ریل قرار دارد و می توان آن را برای تعمیرات به راحتی از تابلو خارج کرد بدون اینکه کل اتصالات شینه ها باز شوند.

3. آیا کلید هوایی می تواند به شبکه های صنعتی متصل شود؟ بله، بسیاری از مدل های مدرن دارای ماژول های ارتباطی هستند که از طریق پروتکل هایی مثل Modbus به سیستم های مانیتورینگ و PLC متصل می شوند تا گزارش وضعیت و فرمان های قطع و وصل را تبادل کنند.

4. چه زمانی باید از کلید چهار پل استفاده کرد؟ در سیستم هایی که نیاز به قطع کامل نول در زمان بروز خطا یا جابجایی بین منابع تغذیه (مثل برق شهر و ژنراتور) وجود دارد، استفاده از کلید چهار پل الزامی است.
