راهنمای جامع انتخاب کلید اتوماتیک (MCCB)
کلید اتوماتیک یا به عبارت فنی تر کلید اتوماتیک کمپکت (MCCB) که مخفف عبارت Molded Case Circuit Breaker است، یکی از تجهیزات حیاتی و پرکاربرد در سیستم های توزیع برق فشار ضعیف به شمار می آید. این تجهیزات حفاظتی برای محافظت از مدارهای الکتریکی در برابر جریان های بیش از حد مجاز مانند اضافه بار و اتصال کوتاه استفاده می شوند و عملکردی قابل اعتماد و ایمن برای سیستم های توزیع برق ولتاژ پایین فراهم می کنند.
در شرایطی که جریان عبوری از یک حد مشخص بیشتر می شود، MCCB به صورت خودکار مدار را قطع می کند تا از آسیب دیدن تجهیزات الکتریکی و خطرات احتمالی مانند آتش سوزی جلوگیری شود. کلید اتوماتیک کمپکت مزایای زیادی را برای مهندسان و کاربران فراهم کرده است؛ از جمله قابلیت تنظیم جریان قطع و وصل و توانایی تحمل شرایط سخت محیطی مانند رطوبت و دمای بالا. کلید اتوماتیک توانایی کار با جریان های بالاتری نسبت به کلیدهای مینیاتوری (MCB) دارد و امکان تنظیم پارامترهای حفاظتی را نیز فراهم می کند، بنابراین برای کاربردهای صنعتی و پروژه های بزرگ مناسب است.
مزایای اصلی کلید اتوماتیک
مزیت مهم کلید اتوماتیک این است که پس از برطرف شدن خطا، نیازی به تعویض اجزای داخلی ندارد و می توان مدار را دوباره وصل کرد و سیستم را راه اندازی نمود. این قابلیت بسته به نوع و تجهیزات جانبی نصب شده روی کلید، می تواند به صورت دستی، الکتریکی یا خودکار انجام شود.
برخی از کلید اتوماتیک های پیشرفته می توانند علاوه بر حفاظت در برابر اضافه بار و اتصال کوتاه، خطای زمین و عدم تعادل جریان را نیز تشخیص دهند. در کل، این تجهیز وسیله ای ترکیبی است که از یک کلید قطع و یک وسیله حفاظت جریان اضافی تشکیل شده است.
ساختار و مکانیزم عملکرد کلید اتوماتیک
ساختمان داخلی کلید اتوماتیک از سه بخش اصلی تشکیل می شود: کنتاکت های اصلی (قدرت)، کنتاکت های فرعی (کمکی)، و کنتاکت های جرقه گیر. کنتاکت های اصلی وظیفه قطع و وصل جریان های بالا را بر عهده دارند، در حالی که کنتاکت های فرعی برای کنترل و نظارت بر عملکرد کلید مورد استفاده قرار می گیرند. کنتاکت های جرقه گیر نیز برای کنترل و خاموش کردن جرقه های الکتریکی که هنگام قطع و وصل جریان ایجاد می شوند، طراحی شده اند و به افزایش عمر مفید کلید کمک می کنند. جنس بدنه کلید اتوماتیک معمولاً از قالب های تزریقی بسیار مستحکم ساخته می شود.
مکانیزم تشخیص خطا (اضافه بار و اتصال کوتاه)
سیستم تشخیص خطا در کلید اتوماتیک مدل های متنوعی دارد که می تواند شامل قسمت های مغناطیسی، حرارتی، الکترونیکی یا ترکیبی از آنها باشد.
- اضافه بار حرارتی: حفاظت در برابر اضافه بار توسط یک باریکه بیمتال با دقت بالا انجام می شود. اگر جریان عبوری از بیمتال بیش از حد مجاز باشد، بیمتال گرم شده و خم می شود و در نهایت سبب قطع کنتاکت ها و قطع مدار می گردد. این میزان حرارت تابعی از مربع جریان خطی، مقاومت هادی و مقدار زمان عبور جریان است. جریان اضافه بار ممکن است چند درصد بیشتر از جریان نامی یا حتی دو تا سه برابر آن شود. حفاظت حرارتی در کلید اتوماتیک قابل تنظیم است و معمولاً محدودۀ تنظیمی آن بین 70 تا 100 درصد جریان نامی کلید قرار می گیرد.
- اتصال کوتاه مغناطیسی: حفاظت اتصال کوتاه توسط سیم پیچ های مغناطیسی کلید انجام می گیرد. در لحظه اتصال کوتاه، این ترکیب مغناطیسی نیرویی ایجاد می کند که بر نیروی فنر غلبه کرده و سریعاً سبب قطع کلید می شود. شرایط اتصال کوتاه تنها با قطع مدار قابل کنترل است؛ کلید اتوماتیک اتصال کوتاه را تشخیص داده و جریان مدار را متوقف می کند تا از آسیب های عمده جلوگیری کند. جریان اتصال کوتاه در برخی مدل های کمپکت تا 160 آمپر ثابت است، اما در مدل های 200 تا 250 آمپر، می تواند از 5 تا 10 برابر جریان نامی قابل تنظیم باشد.

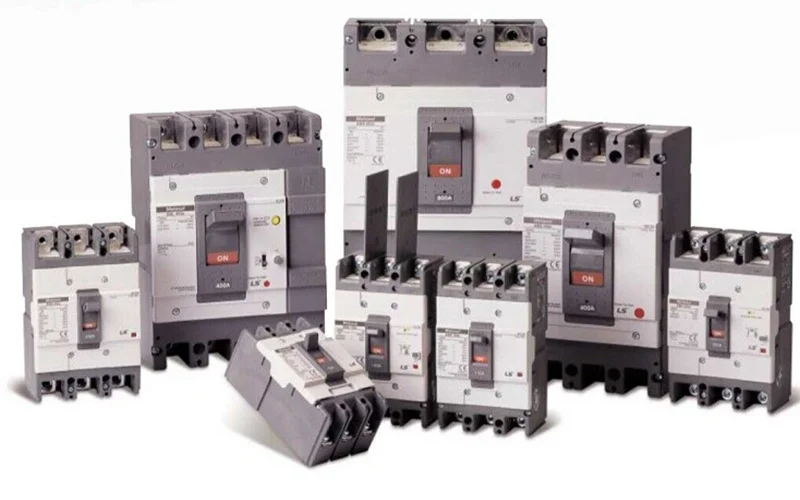

انواع کلید اتوماتیک کمپکت و دسته بندی آن ها
شرکت های سازنده، کلید اتوماتیک را بر اساس نوع کاربری، ساختار داخلی و قابلیت های حفاظتی به دسته های مختلفی تقسیم می کنند. شناخت این دسته بندی ها برای انتخاب کلید اتوماتیک مناسب حیاتی است.
دسته بندی بر اساس قابلیت تنظیم
کلید اتوماتیک از نظر قابلیت تنظیم و حفاظت به چند دسته اصلی تقسیم می شود:
- ثابت (غیر قابل تنظیم): این کلیدها برای جریان ثابتی طراحی شده اند و امکان تغییر جریان نامی و زمان قطع در آن ها وجود ندارد. این مدل ها برای کاربردهای ساده تر و حفاظت بارهای ثابت مناسب هستند.
- دارای قابلیت تنظیم رله حرارتی (Ir): این کلیدها امکان تنظیم جریان عملکرد رله حرارتی را فراهم می کنند تا بتوان حفاظت اضافه بار را بر اساس شرایط مدار تنظیم کرد.
- دارای قابلیت تنظیم رله مغناطیسی (Im): این کلیدها امکان تنظیم جریان عملکرد رله مغناطیسی را فراهم می کنند تا بتوان حساسیت کلید در برابر اتصال کوتاه را تنظیم کرد.
- دارای هر دو قابلیت تنظیم حرارتی و مغناطیسی: این مدل ها انعطاف پذیری بالایی در تنظیمات حفاظتی ارائه می دهند و امکان تنظیم دقیق حفاظت در برابر هر دو نوع خطا را فراهم می کنند.
- واحد حفاظتی الکترونیکی (میکرولوجیک): این واحدها قابلیت تنظیم پارامترهای جریانی و زمانی متنوعی را برای اضافه بار و اتصال کوتاه دارند. رله های الکترونیکی دقت و سرعت عملکرد بالاتری نسبت به واحدهای حرارتی-مغناطیسی دارند و امکان اندازه گیری و نمایش اطلاعات روی صفحه نمایشگر را نیز فراهم می کنند.
دسته بندی از منظر تعداد پل
کلید اتوماتیک بر اساس تعداد فازهایی که حفاظت می کند، دسته بندی می شود:
- تک پل: برای حفاظت از یک فاز در سیستم های تک فاز استفاده می شود.
- دو پل: برای حفاظت از دو فاز یا یک فاز و نول در مدارهای تک فاز به کار می رود.
- سه پل: بسیار رایج در صنعت است و برای حفاظت از سه فاز در سیستم های سه فاز استفاده می شود.
- چهار پل: برای حفاظت از سه فاز به همراه هادی نول (جریان های فاز و نول) استفاده می شود. در کلیدهای چهار پل، رله می تواند از نوع نول حفاظت نشده یا نول با حفاظت کامل (4P 4D) باشد.
پارامترهای کلیدی در انتخاب کلید اتوماتیک
برای انتخاب کلید اتوماتیک مناسب، بررسی دقیق چندین پارامتر فنی و عملیاتی ضروری است.
جریان نامی (In) و اهمیت آن
جریان نامی (In) حداکثر جریانی است که کلید اتوماتیک می تواند به طور مداوم و بدون اینکه قطع شود از خود عبور دهد. در انتخاب جریان نامی مناسب، باید جریان همه مصرف کننده های شبکه را محاسبه کرد و برای حفظ حاشیه ایمن، جریان نامی کلید را کمی بالاتر از مجموع جریان مصرف کننده ها در نظر گرفت.
ظرفیت قطع (Icu و Ics)
ظرفیت قطع یکی از مهمترین پارامترهای کلید است که نشان می دهد کلید در مواجه با اتصال کوتاه تا چه جریانی را می تواند قطع کند.
- ظرفیت قطع نهایی (Icu): بیانگر حداکثر مقدار مؤثر جریان اتصال کوتاهی است که کلید می تواند تنها یک بار بدون اینکه تخریب شود، آن را قطع کند.
- ظرفیت قطع سرویس (Ics): جریانی است که کلید می تواند به دفعات آن را قطع کند بدون اینکه آسیب ببیند.
انتخاب کلید اتوماتیک با ظرفیت قطع متناسب با سطح جریان خطای سیستم، برای اطمینان از مدیریت خطاهای احتمالی و جلوگیری از خرابی یا انفجار کلید بسیار مهم است.
مشخصات تریپ و واحد حفاظتی
مشخصات تریپ یا منحنی قطع، رفتار زمانی کلید را در پاسخ به جریان های اضافی نشان می دهد و باید متناسب با نوع بار انتخاب شود. برای کلید اتوماتیک های کمپکت، پارامتر Ir (جریان بار تنظیمی برای اضافه بار) و Im/Ii (سطح جریان تریپ اتصال کوتاه) مهم هستند.
واحدهای حفاظتی الکترونیکی (میکرولوجیک) در کلیدهایی مانند اشنایدر، امکان تنظیمات دقیق تری شامل تنظیمات مربوط به اضافه بار و اتصال کوتاه را فراهم می کنند. با استفاده از این واحدها می توان پارامترهای جریانی و زمانی متنوعی را تنظیم کرد.
جدول انتخاب کلید اتوماتیک و کاربردهای متداول
جدول انتخاب کلید اتوماتیک ابزاری کلیدی برای مهندسان و تکنسین ها است تا بتوانند کلید متناسب با نیازهای شبکه را سریع و دقیق انتخاب کنند. این جدول معمولاً شامل اطلاعاتی مانند جریان نامی، ظرفیت قطع، نوع کلید و کاربرد متداول است.
| نوع کلید | جریان نامی (A) | ظرفیت قطع (KA) | کاربرد متداول |
|---|---|---|---|
| MCCB استاندارد | 10-100 | 15 | محافظت عمومی |
| MCCB الکترونیکی | 10-630 | 25 | محافظت صنعتی |

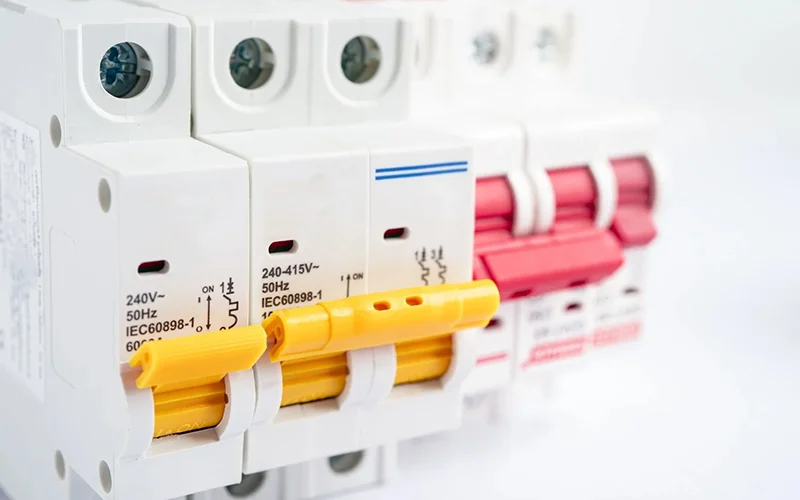

| MCB (مینیاتوری) | 1-63 | 6 | مدارهای کوچک |
| کلید هوایی (ACB) | 100-1200 | 50 | حفاظت بارهای بزرگ |

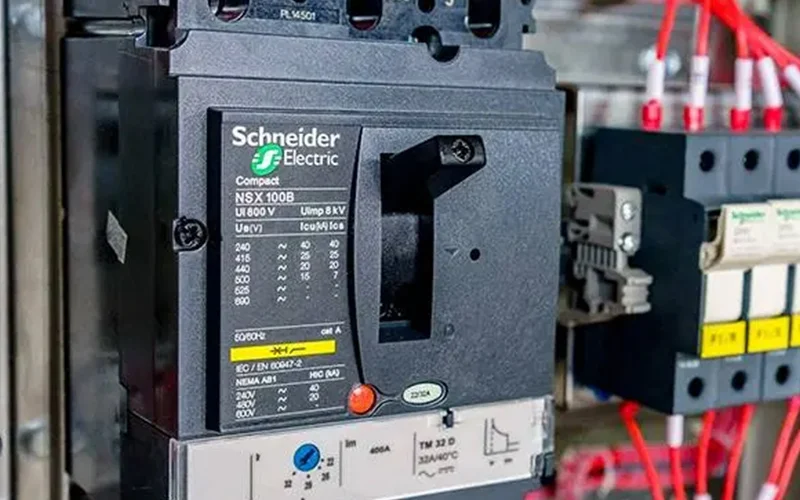

کلید اتوماتیک کمپکت NSX اشنایدر در بازه جریان 16 تا 630 آمپر و با قدرت قطع 25، 36، 50 و 70 کیلو آمپر طراحی می شود. همچنین کلیدهای سری NS اشنایدر در بازه جریان 800 تا 1600 آمپر تولید می شوند.
در انتخاب کلید اتوماتیک، باید به تطابق ولتاژ کاری کلید با ولتاژ سیستم برق توجه کرد. ولتاژ بهره برداری در شبکه فشار ضعیف ایران معمولاً 400 ولت است. همچنین انتخاب کلید اتوماتیک بر اساس استانداردها و مقررات ملی و بین المللی مانند IEC60947-2 اهمیت دارد.
انتخاب کلید اتوماتیک برای موتور
انتخاب کلید اتوماتیک برای موتور یکی از مهمترین کاربردهای این تجهیزات در صنعت است. بارهای موتوری (الکتروموتورها) به دلیل جریان راه اندازی (استارت اولیه) بالا، نیاز به کلیدهایی دارند که بتوانند این جریان لحظه ای را بدون قطع غیرضروری تحمل کنند.
جریان و زمان راه اندازی به توان الکتروموتور و میزان بار آن در لحظه استارت وابسته است. اگر زمان راه اندازی کامل از 5 ثانیه تجاوز کند، شرایط کاری مدار به شکل سنگین در نظر گرفته می شود. در چنین شرایطی، کلید اتوماتیک با منحنی حفاظتی مناسب (مانند رله های میکرولوجیک) و با تحمل جریان های اولیه بالا باید انتخاب شود.
در انتخاب کلید اتوماتیک برای موتور، توصیه می شود جریان نامی کلید اتوماتیک کمپکت را حداقل 25 درصد بیشتر از جریان کامل الکتروموتور انتخاب کرد. برای بارهای موتوری، استفاده از کلید اتوماتیک قابل تنظیم توصیه می شود، زیرا امکان تنظیم دقیق جریان اضافه بار (Ir) برای تحمل جریان راه اندازی را فراهم می کند.

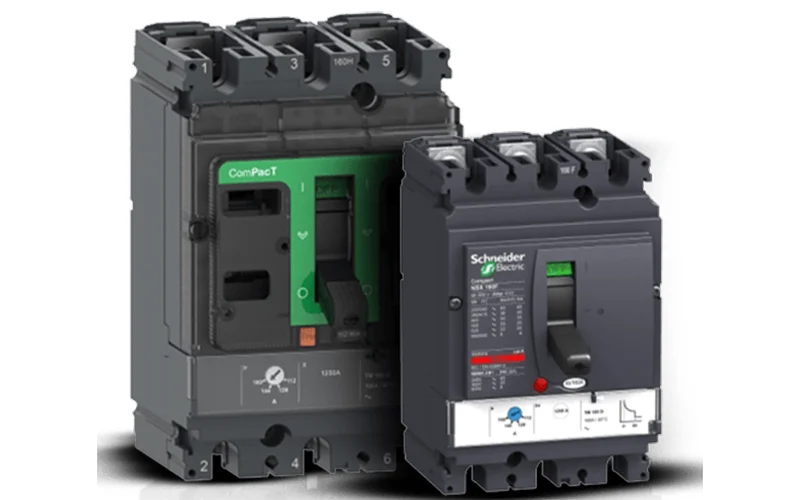

کلید اتوماتیک موتوردار چیست و نحوه عملکرد آن
این کلیدها در واقع کلید اتوماتیک کمپکت معمولی هستند که به تجهیزات جانبی به نام مکانیزم موتوری (MOP) مجهز شده اند. مکانیزم موتوری قابلیت قطع و وصل کلید را به صورت الکتریکی و از راه دور فراهم می کند. این قابلیت در سیستم هایی که نیاز به کنترل خودکار یا عملکرد چنج اور (برق شهر به ژنراتور) دارند، بسیار مهم است. همچنین می توان از کلیدهای اتوماتیک موتوردار با رنج جریانی بالا (مانند سری NS اشنایدر) به جای کنتاکتورهایی با رنج جریان بالا استفاده کرد.
عملکرد کلید اتوماتیک موتوردار می تواند سه وضعیت اصلی را نشان دهد:
- (I (ON: مدار کلید کمپکت بسته است و این موقعیت به صورت اتوماتیک یا دستی ایجاد می شود.
- (O (OFF: مدار کلید کمپکت باز است و این موقعیت به صورت اتوماتیک یا دستی ایجاد می شود.
- Trip: مدار کلید کمپکت متوقف شده است و این موقعیت توسط حفاظت کلید (مانند اضافه بار یا اتصال کوتاه) ایجاد می شود.
برای راه اندازی دوباره کلید اتوماتیک پس از تریپ، ابتدا باید دسته کلید را به پایین کشید (قطع) تا کلید از حالت تریپ خارج شود و سپس دسته کلید را به بالا کشید تا کلید در حالت ON قرار گیرد.
ملاحظات محیطی و نصب صحیح کلید اتوماتیک
شرایط محیطی می تواند عملکرد کلید اتوماتیک را به طور مستقیم تحت تأثیر قرار دهد. دما، رطوبت، گرد و غبار و آلودگی هوا عواملی هستند که عمر و دقت عملکرد کلید را کاهش می دهند.
اثر دما: کلید اتوماتیک های کمپکت NSX اشنایدر می توانند بین 25- درجه سانتی گراد تا 70 درجه سانتی گراد استفاده شوند. در محیط های با دمای بالاتر از 40 درجه سانتی گراد، جریان نامی کلید ممکن است کاهش یابد و احتمال قطع اشتباه افزایش پیدا کند. همچنین برای دماهای بالاتر، کلید باید در نقاط کاری پایین تری نسبت به مشخصات اسمی خود کار کند.
درجه حفاظت: کلید اتوماتیک کمپکت NSX اشنایدر دارای درجه حفاظت IP40 است. این حفاظت یعنی تجهیز در برابر نفوذ اجسام سخت با قطر بیش از 1.5 میلی متر مناسب است، اما حفاظت ویژه ای در برابر آب و رطوبت ندارد.
نصب: نصب کلید اتوماتیک باید به گونه ای باشد که تهویه مناسب فراهم شود و رعایت فاصله بین تجهیزات حفاظتی برای جلوگیری از گرم شدن بیش از حد لازم است. کلید اتوماتیک کمپکت می تواند به صورت افقی، عمودی یا به پشت نصب شود بدون اینکه تغییری در مشخصات آن ایجاد شود. اگر از کلید اتوماتیک سه پل در سیستم چهار سیمه استفاده شود، خطای اتصال کوتاه و اضافه بار دیده می شود.
