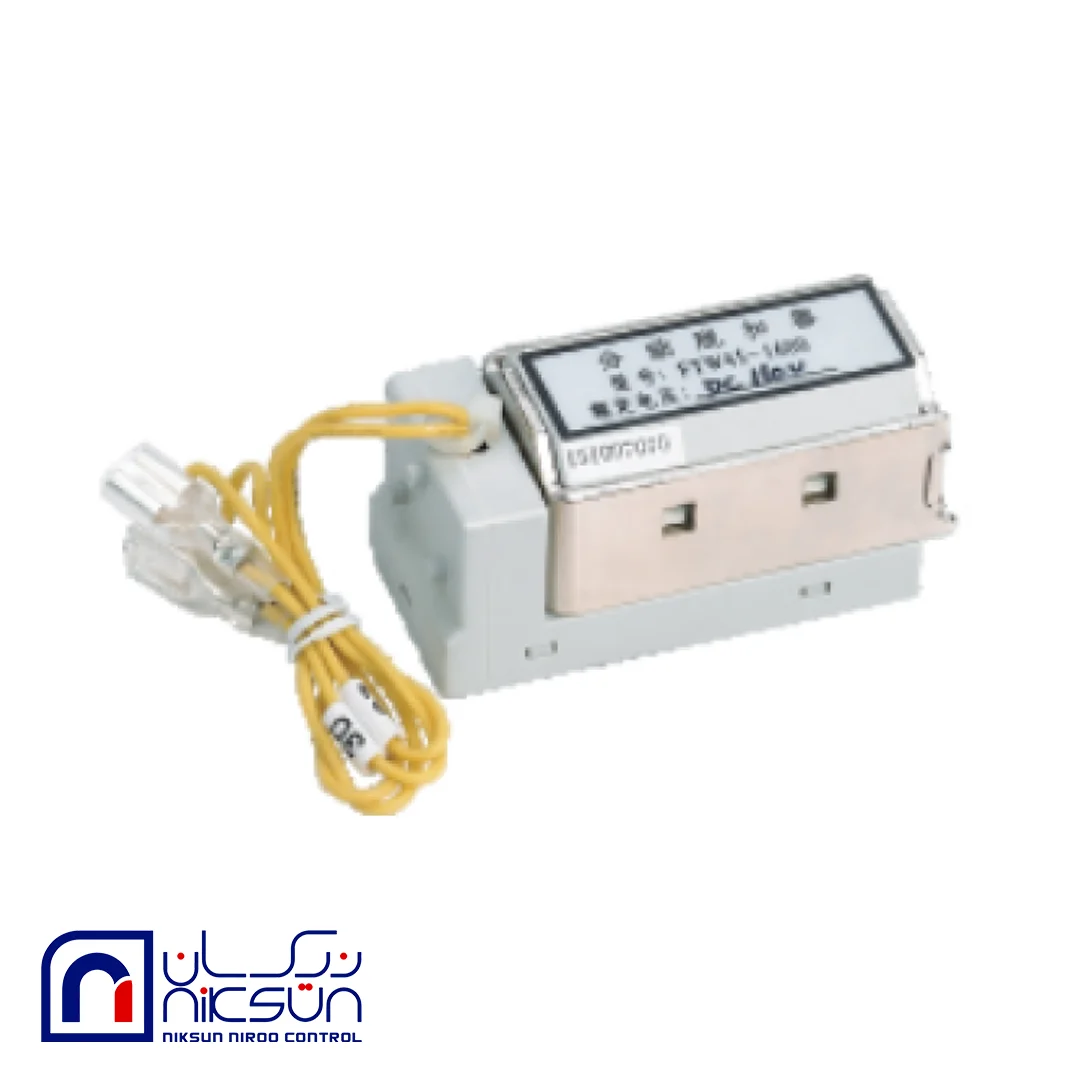

بوبین وصل آمپر فریم 3200 مدل Closing Release For NA8G-3200

🔌 بوبین وصل NA8G چیست؟

بوبین وصل یک سیم‌پیچ الکترومغناطیسی است که با دریافت ولتاژ فرمان، مکانیزم مکانیکی کلید هوایی NA8G را آزاد می‌کند تا کلید از حالت قطع (OFF) به وصل (ON) برود.

👉 به زبان ساده:

• بوبین وصل = «دکمه ON برقی»

⚙️ نحوه عملکرد بوبین وصل

1. فنرهای کلید (Spring) باید شارژ شده باشند

   • به‌صورت دستی

   • یا توسط موتور شارژ فنر

2. با اعمال ولتاژ به بوبین وصل:

   • بوبین تحریک می‌شود

   • ضامن مکانیزم آزاد می‌گردد

   • انرژی فنر آزاد شده و کلید وصل می‌شود

📌 نکته بسیار مهم:
اگر فنر شارژ نباشد، بوبین وصل عمل نمی‌کند حتی اگر ولتاژ داشته باشد.

🔧 ولتاژهای رایج بوبین وصل NA8G

بوبین وصل بسته به مدل، در ولتاژهای مختلف عرضه می‌شود:

• 24V AC / DC

• 48V AC / DC

• 110V AC

• 220–230V AC

• 380–400V AC

⚠️ ولتاژ بوبین باید دقیقاً مطابق ولتاژ مدار فرمان تابلو انتخاب شود.

🛡️ شرایط لازم برای عمل‌کرد بوبین وصل

برای اینکه بوبین وصل بتواند کلید NA8G را وصل کند، این شرایط باید برقرار باشد:

• ✔ فنر شارژ شده باشد

• ✔ رله آندر ولتاژ (UVR) فعال و دارای ولتاژ باشد

• ✔ کلید در حالت تریپ حفاظتی نباشد

• ✔ مدار فرمان سالم باشد

در صورت فعال بودن UVR بدون ولتاژ، بوبین وصل قفل می‌شود.

🧩 کاربردهای بوبین وصل

• وصل کلید از راه دور توسط:

  • PLC

  • سیستم BMS

  • اتاق کنترل

• استفاده در تابلوهای:

  • پست برق

  • ژنراتور

  • ATS

  • تابلوهای صنعتی بزرگ

• حذف نیاز به وصل دستی کلید

🔄 تفاوت بوبین وصل با تجهیزات مشابه

📌 جمع‌بندی

در کلید هوایی NA8G:

• بوبین وصل امکان کنترل الکتریکی و اتوماسیون کلید را فراهم می‌کند

• بدون فنر شارژ و بدون ولتاژ UVR، عمل نخواهد کرد

• یکی از اجزای کلیدی در مدار فرمان کلید هوایی است
