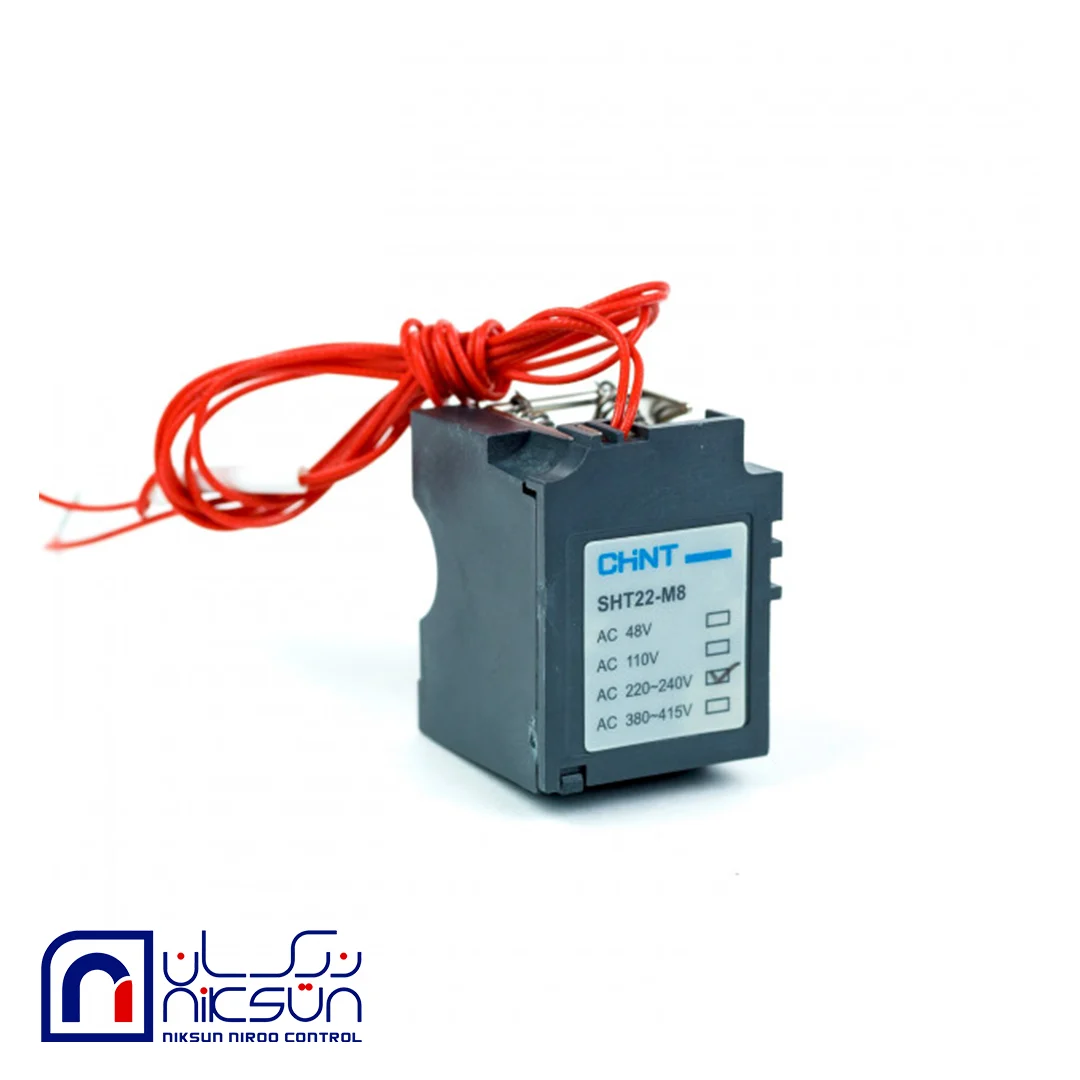

رله شنت آمپر CHINT مدل SHT22-M8

ویژگی های محصول

ویژگی های بیشتر محصول

3,531,000 تومان 15 %3,000,000 تومان

دسته بندی: برند:

توضیح

✅SHT21-M8

 چی هست

  • این قطعه از نوع «شانت رله» (shunt release / shunt trip) است؛ یعنی رله‌ای که به منظور باز کردن (قطع) یک کلید اتوماتیک با فرمان الکتریکی طراحی شده است.

  • بطور خاص این رله برای استفاده با کلید اتوماتیک سری CHINT NM8N طراحی شده است.

  • ولتاژ کنترلی رله AC220-240V است. یعنی وقتی بوبین رله تحت این ولتاژ تحریک شود، رله فعال می‌شود.

🔧 عملکرد و کاربرد

  • هنگام تحریک بوبین (با سیگنال الکتریکی مناسب) رله باعث شود که کلید NM8N فوراً «تریپ» شود (قطع مدار) — یعنی قطع برق خروجی مستقل از وضعیت جریان، با فرمان از راه دور یا سیستم کنترل.

  • این قابلیت معمولاً برای مواردی استفاده می‌شود که نیاز است کلید اتوماتیک از راه دور یا توسط مدار فرمان یا سیستم ایمنی قطع شود — مثلاً در شرایط خطا، حفاظت اضطراری یا فرمان از PLC/اتوماسیون.

  • بنابراین SHT21-M8 نقش «دکمه قطع از راه دور» برای MCCB (کلید اتوماتیک) دارد.

📄 مشخصات فنی مهم

مشخصه مقدار / توضیح
نوع Shunt release (شانت تریپ) برای NM8N
ولتاژ کنترل (بوبین) AC 220–240 V
سازگاری سری NM8N — مخصوصاً مدل‌های کوچکتر (مثلاً NM8N-125)
زمان پاسخ / عملکرد رله برای عملیاتی کردن تریپ نیاز به پالس ≥ 220ms و حداکثر 60ms دارد (بسته به مشخصات)

⚠️ نکته: برای عملکرد صحیح، کنترل ولتاژ باید در بازه 70٪ تا 110٪ ولتاژ نامی باشد.

🛠️ نصب و نکات اجرایی

  • رله داخل کلید اتوماتیک نصب می‌شود — معمولاً در محل مشخص‌شده در کیس NM8N.

  • سیم تغذیه رله باید بر اساس دستورالعمل کلید و رله وصل شود؛ پس از نصب و قبل از قرار دادن کلید تحت بار، باید عملکرد رله با یک تست ساده بررسی شود.

  • اگر سیستم کنترل (مثلاً PLC یا مدار فرمان) قصد دارد با فرمان الکتریکی مدار را قطع کند، باید خروجی 220–240V AC مناسب برای بوبین رله فراهم کند.

🎯 در چه کاربردهایی مفید است

  • تابلوهای فرمان و کنترل صنعتی — جایی که قطع برق از راه دور یا توسط سیستم کنترل لازم است.

  • سیستم‌های حفاظتی که نیاز دارند در شرایط خطا یا خطر به سرعت مدار را قطع کنند.

  • پروژه‌هایی با کلید MCCB سری NM8N که می‌خواهند قابلیت کنترل شنت/تریپ خارجی اضافه کنند.

در ادامه شماتیک اتصال و نحوه نصب رله شانت SHT21-M8 روی کلید اتوماتیک CHINT NM8N را به‌صورت ساده و کاربردی توضیح می‌دهم:

📘 ۱) محل نصب رله SHT21-M8 در کلید NM8N

رله شانت داخل محفظه کلید اتوماتیک نصب می‌شود:

  • معمولاً در سمت راست یا کنار بوبین تریپ داخلی کلید

  • جایگاه آن با برچسب SHT یا Shunt Release روی درب کلید مشخص است

  • بعد از باز کردن درپوش جانبی، رله در محل مخصوص قرار گرفته و «کلیک» می‌کند و فیکس می‌شود

⚠️ نصب باید بدون برق و با کلید در وضعیت OFF انجام شود.

📘 ۲) شماتیک اصلی اتصال

اتصالات رله SHT21-M8 بسیار ساده است:
این رله دو ترمینال دارد که با اعمال ولتاژ AC 220-240V روی آن‌ها، MCCB تریپ می‌کند.

فاز (L) ─────────────┐
│
[ SHT21-M8 ]
│
نول (N) ─────────────┘

وقتی بین این دو پایه ولتاژ نامی (۲۲۰–۲۴۰ ولت AC) اعمال شود:

➡️ بوبین شانت انرژی می‌گیرد
➡️ مکانیزم تریپ فعال می‌شود
➡️ کلید NM8N باز / قطع می‌شود

📘 ۳) اتصال به مدار فرمان (PLC, رله، شستی Emergency)

بسته به نوع کنترل، می‌توانید ولتاژ شانت را از یک رله، خروجی PLC (با رله کمکی) یا شستی اضطراری عبور دهید.

✔️ مثال: قطع از طریق شستی اضطراری (E-Stop)

فاز خروجی (کنترل) ──┐
│
[ شستی E-STOP ]
│
[ SHT21-M8 ]
│
نول (N)

وقتی شستی فشار داده شود، ولتاژ به SHT می‌رسد و کلید قطع می‌کند.

✔️ مثال: فرمان قطع از PLC با رله میانی

PLC Output → Relay → 220VAC → SHT21-M8 → N

خروجی PLC مستقیماً نمی‌تواند 220V بدهد، پس یک رله واسط لازم است.

📘 ۴) نکات مهم و فنی برای راه‌اندازی

🔹 ولتاژ نامی بوبین

AC 220–240V

🔹 حداقل زمان تحریک

حدود 20 تا 60 میلی‌ثانیه برای تریپ کامل

🔹 طریقه تست بعد از نصب

  1. کلید NM8N را در حالت ON قرار دهید

  2. به SHT ولتاژ 220–240V بدهید

  3. کلید باید فوراً قطع کند

اگر قطع نکرد:

  • ولتاژ ورودی را چک کنید

  • اتصال پایه‌ها را بررسی کنید

  • محل قرارگیری رله در جای خود صحیح باشد
